TLC2543CDWRG4
TI
德州仪器
主动器件
TLC2543CDWRG4中文资料参数规格
技术参数
电源电压DC 4.50V min
供电电流 1.00 mA
通道数 11
位数 12
采样率 66 ksps
功耗 5 mW
模数转换数ADC 1
输入数 11
工作温度Max 85 ℃
工作温度Min 40 ℃
输入通道数 11
输入电压 5 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
长度 12.8 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-20
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TLC2543CDWRG4引脚图与封装图

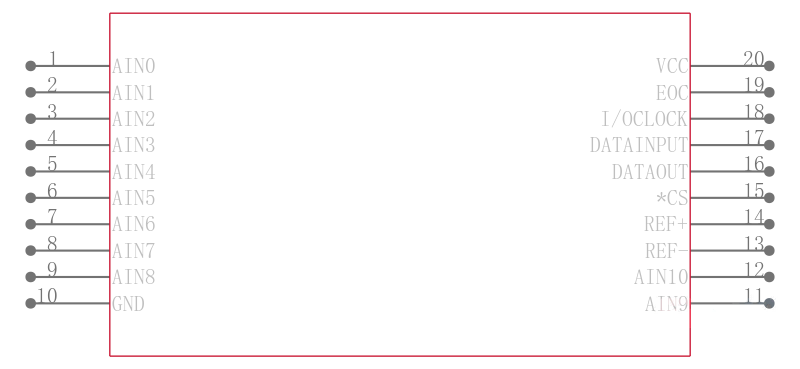

TLC2543CDWRG4引脚图
TLC2543CDWRG4封装图
TLC2543CDWRG4封装焊盘图
在线购买TLC2543CDWRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLC2543CDWRG4 | TI 德州仪器 | 12位模拟数字转换器带串行控制和11个模拟输入 12-BIT ANALOG-TO-DIGITAL CONVERTERS WITH SERIAL CONTROL AND 11 ANALOG INPUTS | 搜索库存 |
替代型号TLC2543CDWRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLC2543CDWRG4 品牌： TI 德州仪器 封装： 20-SOIC 20Pin 12Bit 4.5V | 当前型号 | 12位模拟数字转换器带串行控制和11个模拟输入 12-BIT ANALOG-TO-DIGITAL CONVERTERS WITH SERIAL CONTROL AND 11 ANALOG INPUTS | 当前型号 |
| 型号： TLC2543CDW 品牌： 德州仪器 封装： SOIC 20Pin 12Bit 4.5V | 类似代替 | 12 位，多通道 Texas Instruments 的一系列 12 位模拟至数字转换器 ADC，转换速度高达 10 MSPS。 该系列包括并行和串行接口类型，涵盖各种 ADC 架构，包括 SAR、管路和 Delta-Sigma 类型。### 模拟至数字转换器 - Texas Instruments | TLC2543CDWRG4和TLC2543CDW的区别 |
| 型号： TLC2543CDWR 品牌： 德州仪器 封装： 20SOIC 20Pin 12Bit 4.5V | 类似代替 | TEXAS INSTRUMENTS TLC2543CDWR 芯片, 模数转换器, 12位, 66KSPS, SOIC-20 | TLC2543CDWRG4和TLC2543CDWR的区别 |
| 型号： TLC2543IDW 品牌： 德州仪器 封装： SOIC 20Pin 12Bit 4.5V | 类似代替 | TEXAS INSTRUMENTS TLC2543IDW 模数转换器, 12 bit, 66 kSPS, 单, 4.5 V, 5.5 V, SOIC | TLC2543CDWRG4和TLC2543IDW的区别 |
