TS117STR
数据手册.pdf
IXYS Semiconductor
电子元器件分类
TS117STR中文资料参数规格
技术参数
电容 3 pF
额定功率 800 mW
输出电压 350 V
输出电流 ≤120 mA
触点类型 SPST-NO
电路数 2
输入电流 6 mA
耗散功率 800 mW
隔离电压 3750 v
输入电压Max 1.4 V
输入电压Min 0.9 V
输出电压Max 350 V
输出电流Max 0.12 A
输入电流Min 50 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
输入电压 1.4 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 DIP-8
外形尺寸
长度 9.65 mm
宽度 6.35 mm
高度 3.30 mm
封装 DIP-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TS117STR引脚图与封装图

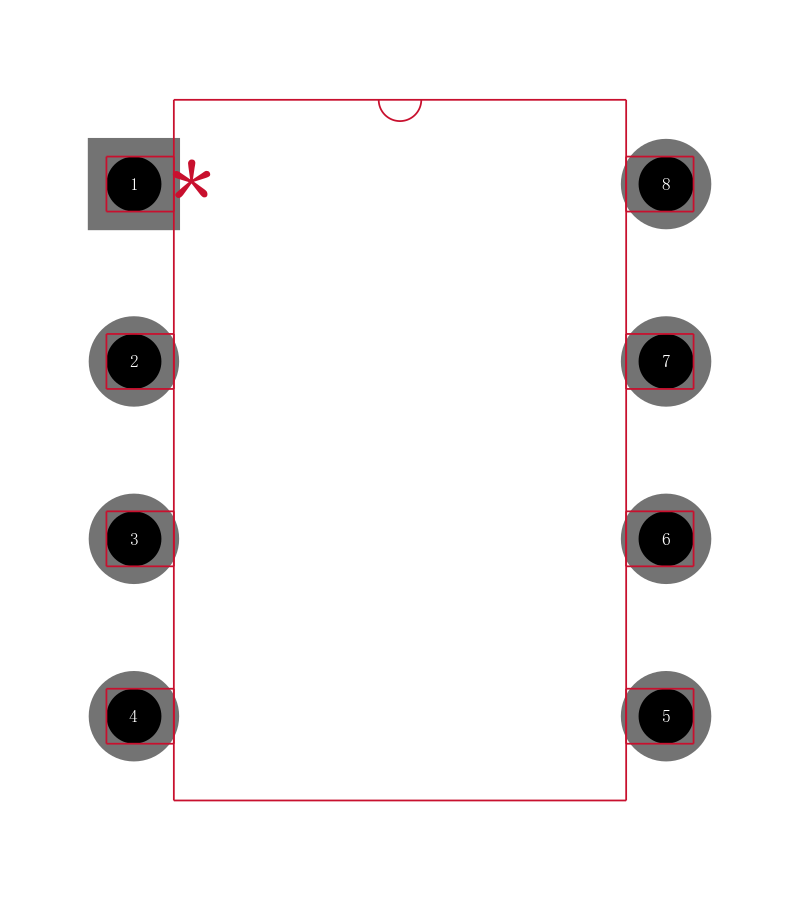

TS117STR引脚图

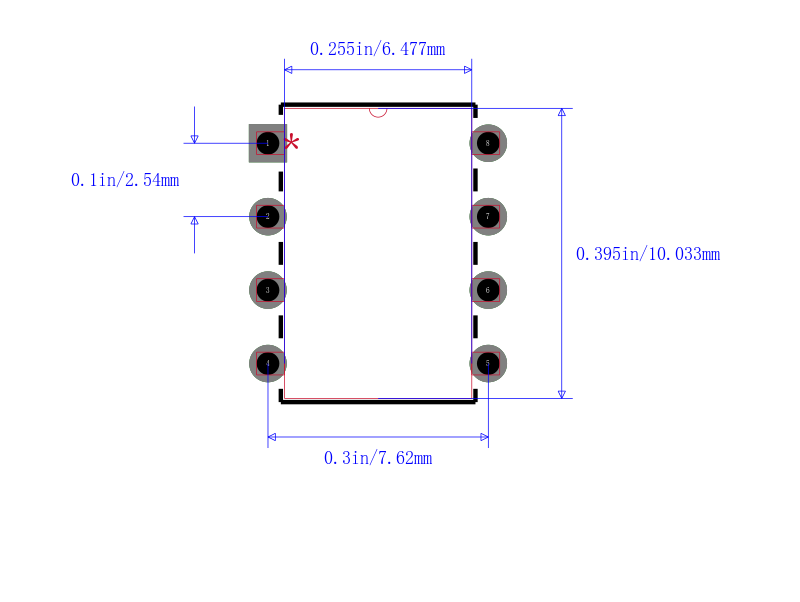

TS117STR封装图
TS117STR封装焊盘图
