TPS2102DBVT

TI(德州仪器) 主动器件

2.7-4V Dual In/Single Out MOSFET, 0.5A Main/0.1A Aux Input, Act-Low Enable, Comm. Temp.

OR Controller Source Selector Switch N and P-Channel 2:1 SOT-23-5

得捷:
IC OR CTRLR SRC SELECT SOT23-5

贸泽:
Power Switch ICs - Power Distribution Dual In/Single Out MOSFET

艾睿:
Pwr Mux 2.7V to 4V 0.5A/0.1A 5-Pin SOT-23 T/R

TPS2102DBVT中文资料参数规格

技术参数

电源电压DC 4.00V max

输出接口数 1

输入电压DC 4.00 V

输出电流 500mA, 100mA

供电电流 14 µA

输出电流Max 500mA, 100mA

输入数 2

工作温度Max 70 ℃

工作温度Min 40 ℃

耗散功率Max 309 mW

电源电压 2.7V ~ 4V

电源电压Max 4 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

封装 SOT-23-5

物理参数

工作温度 -40℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TPS2102DBVT引脚图与封装图

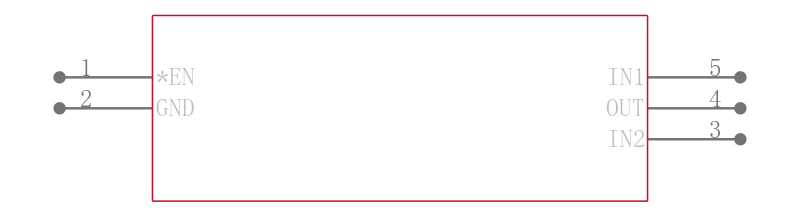

TPS2102DBVT引脚图

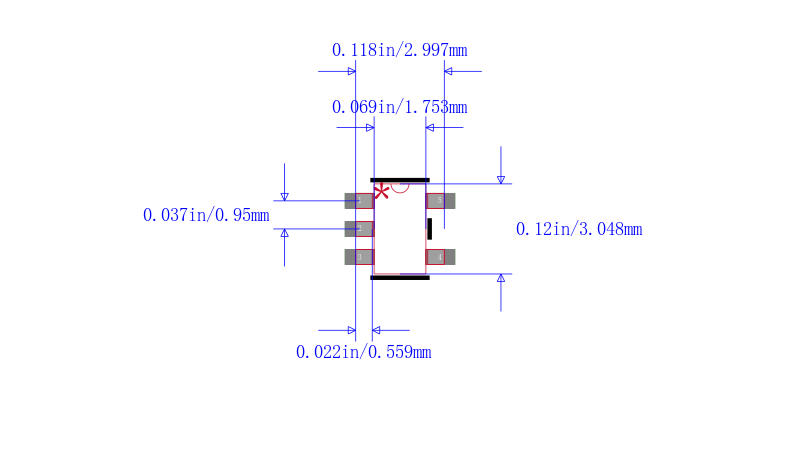

TPS2102DBVT封装图

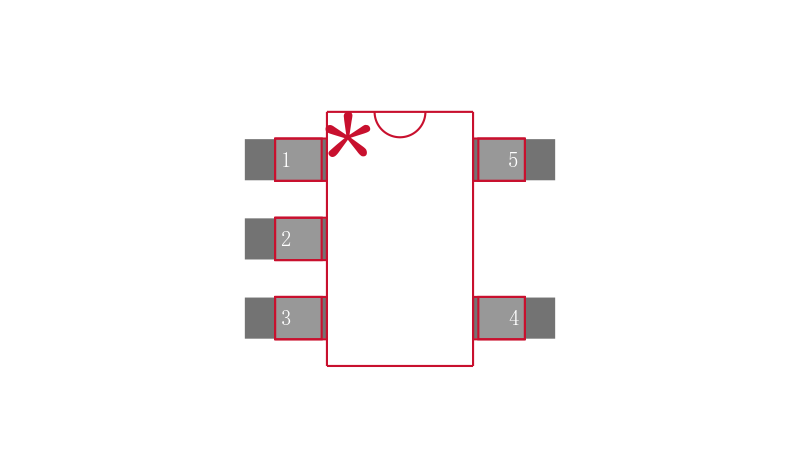

TPS2102DBVT封装焊盘图
