TOP253PN
Power Integrations 帕沃英蒂格盛 主动器件

POWER INTEGRATIONS  TOP253PN  芯片, 离线开关, 15/38W, HX, 8DIP

The is a 15W integrated Off-Line Switcher with advanced feature set and extended power range. This enhanced EcoSmart™ switcher incorporates a 700V power MOSFET, high voltage switched current source and PWM control, oscillator, thermal shutdown circuit, fault protection and other control circuitry onto a monolithic device.

.
Multi-mode operation maximizes efficiency at all loads
.
Low height is ideal for adapters where space is limited
.
Line under-voltage detection prevents turn-OFF glitches
.
Line over-voltage shutdown extends line surge limit
.
Accurate programmable current limit
.
Heat sink is connected to source for low EMI
.
Fully integrated soft-start for minimum start-up stress
TOP253PN中文资料参数规格
技术参数

频率 66.0 kHz

额定功率 25 W

输出接口数 1

输出电压 700 V

输出电流 1.37 A

击穿电压 700 V

针脚数 8

耗散功率 9.00 W

输出功率 38 W

开关频率 132 kHz

占空比 78 %

输入电压AC Max 265 v

输入电压AC Min 85 v

最大占空比 83 %

工作温度Max 150 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

封装 DIP-8

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 消费电子产品, 工业, Industrial, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

TOP253PN引脚图与封装图

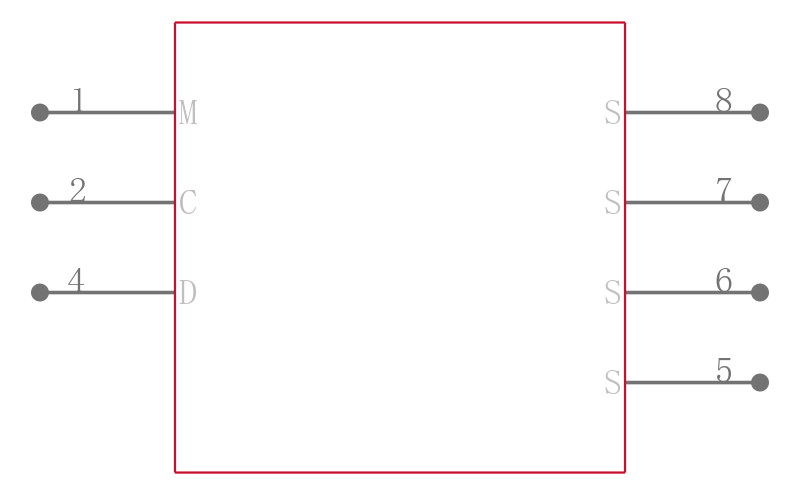

TOP253PN引脚图

TOP253PN引脚图

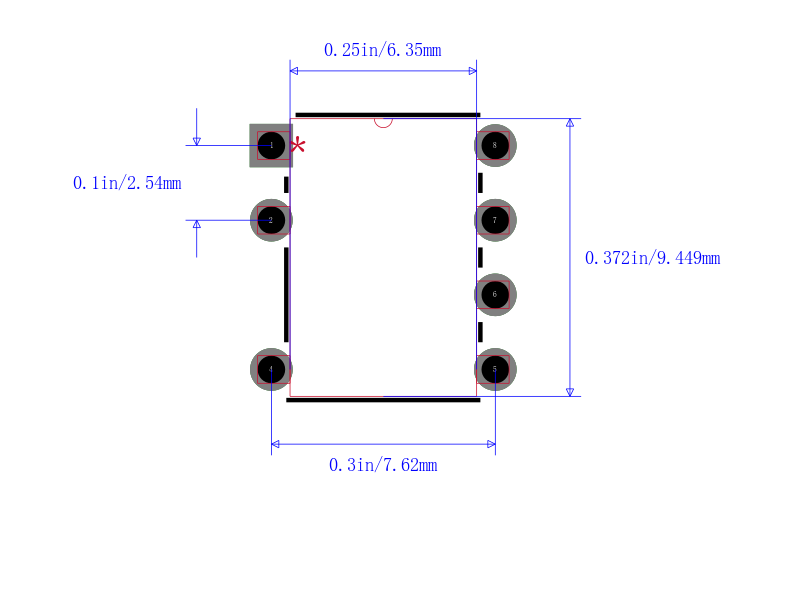

TOP253PN封装图

TOP253PN封装图

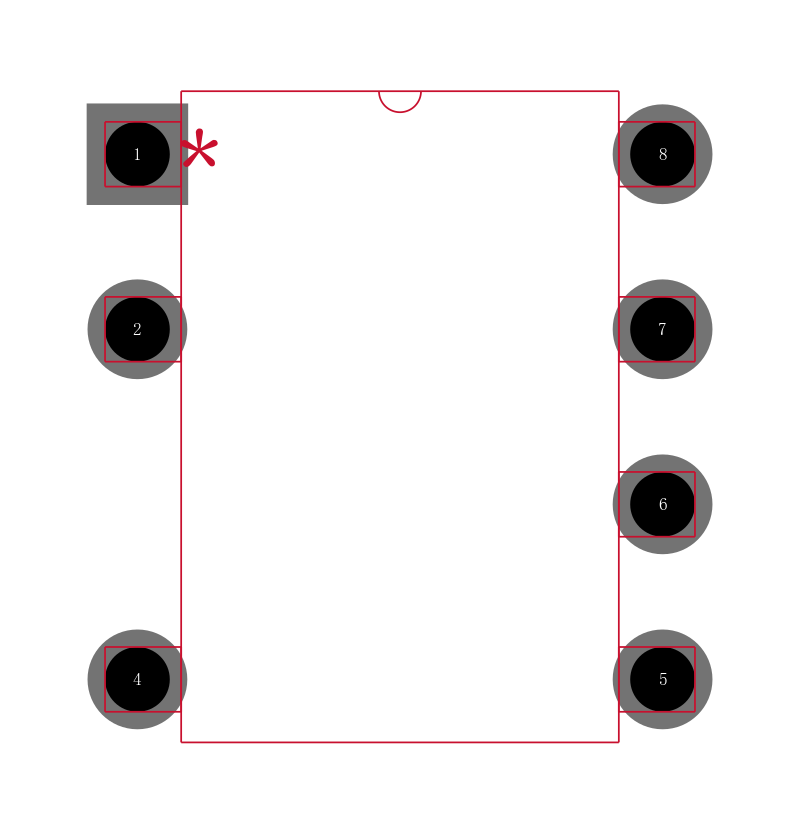

TOP253PN封装焊盘图

TOP253PN封装焊盘图

在线购买TOP253PN
型号 制造商 描述 购买
TOP253PN Power Integrations 帕沃英蒂格盛 POWER INTEGRATIONS  TOP253PN  芯片, 离线开关, 15/38W, HX, 8DIP 搜索库存
替代型号TOP253PN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TOP253PN

品牌: Power Integrations 帕沃英蒂格盛

封装: DIP 700V 1.37A 8Pin

当前型号

POWER INTEGRATIONS  TOP253PN  芯片, 离线开关, 15/38W, HX, 8DIP

当前型号

型号: TOP253PG

品牌: 帕沃英蒂格盛

封装: DIP-8C

类似代替

交流/直流转换器 15W/25W PK 85-264VAC 25W/38W PK 230V AC

TOP253PN和TOP253PG的区别
