TOP255EN
数据手册.pdf
Power Integrations
帕沃英蒂格盛
主动器件
TOP255EN中文资料参数规格
技术参数
频率 66 kHz
额定功率 81 W
输出接口数 1
输出电压 700 V
输出电流 2.72 A
击穿电压 700 V
针脚数 7
耗散功率 26.0 W
输出功率 57 W
开关频率 66kHz, 132kHz
占空比 78 %
输入电压Max 265 VAC
输入电压AC Max 265 v
输入电压AC Min 85 v
输出电流Max 1.819 A
最大占空比 83 %
工作温度Max 150 ℃
工作温度Min -40 ℃
电源电压Max 265 VAC
电源电压Min 85 VAC
封装参数
安装方式 Through Hole
引脚数 7
封装 SIP-7
外形尺寸
长度 10.24 mm
宽度 2.06 mm
高度 8.25 mm
封装 SIP-7
物理参数
工作温度 -40℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, 电源管理, Consumer Electronics, 消费电子产品
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
TOP255EN引脚图与封装图

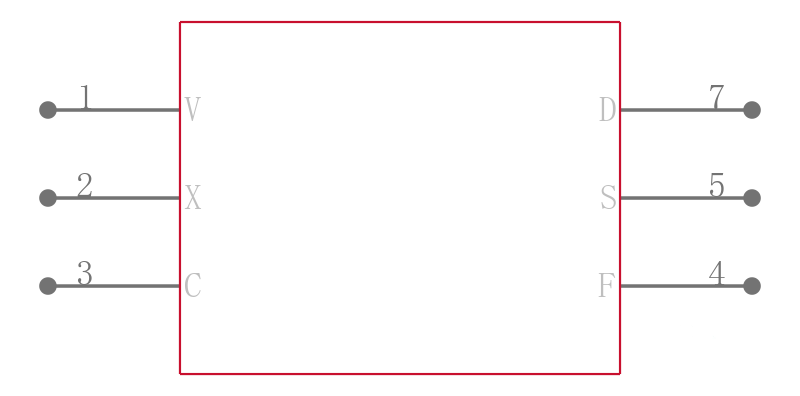

TOP255EN引脚图

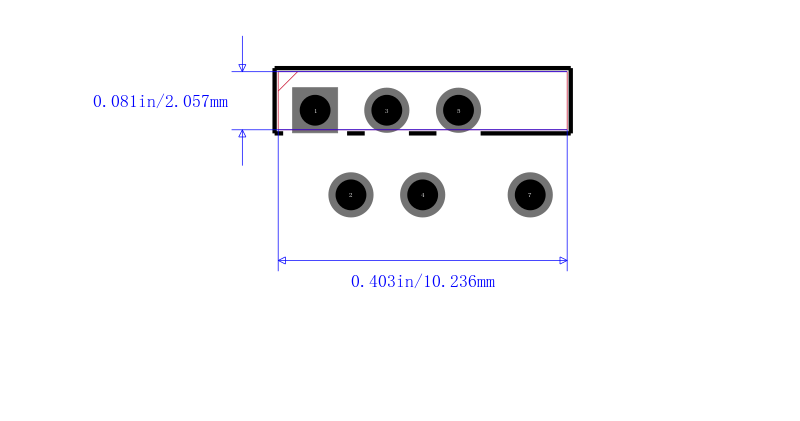

TOP255EN封装图

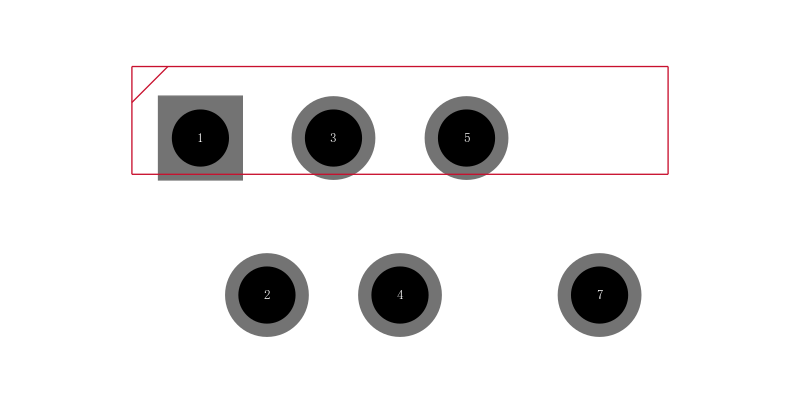

TOP255EN封装焊盘图
在线购买TOP255EN
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TOP255EN | Power Integrations 帕沃英蒂格盛 | POWER INTEGRATIONS TOP255EN 芯片, 离线开关, 57/81W, HX, 7ESIP | 搜索库存 |
替代型号TOP255EN
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TOP255EN 品牌： Power Integrations 帕沃英蒂格盛 封装： SIP 700V 2.72A 7Pin | 当前型号 | POWER INTEGRATIONS TOP255EN 芯片, 离线开关, 57/81W, HX, 7ESIP | 当前型号 |
| 型号： TOP255EG 品牌： 帕沃英蒂格盛 封装： eSIP-7C | 功能相似 | AC-DC Converters 57W 85-264VAC 81W 230V AC | TOP255EN和TOP255EG的区别 |
