TNY274GN
数据手册.pdf
Power Integrations
帕沃英蒂格盛
主动器件
TNY274GN中文资料参数规格
技术参数
频率 132 kHz
电源电压DC 265V max
额定功率 11 W
输出接口数 1
输出电压 12 V
输出电流 400 mA
击穿电压 700 V
供电电流 275 µA
输出功率 8.5 W
开关频率 132 kHz
占空比 65 %
最大占空比 65 %
工作温度Max 150 ℃
工作温度Min -40 ℃
电源电压 85.265 V
封装参数
安装方式 Surface Mount
引脚数 7
封装 SMD-8
外形尺寸
长度 9.83 mm
宽度 6.6 mm
高度 3.68 mm
封装 SMD-8
物理参数
工作温度 -40℃ ~ 150℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TNY274GN引脚图与封装图

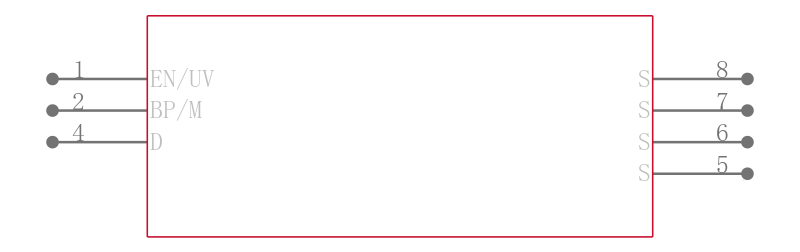

TNY274GN引脚图

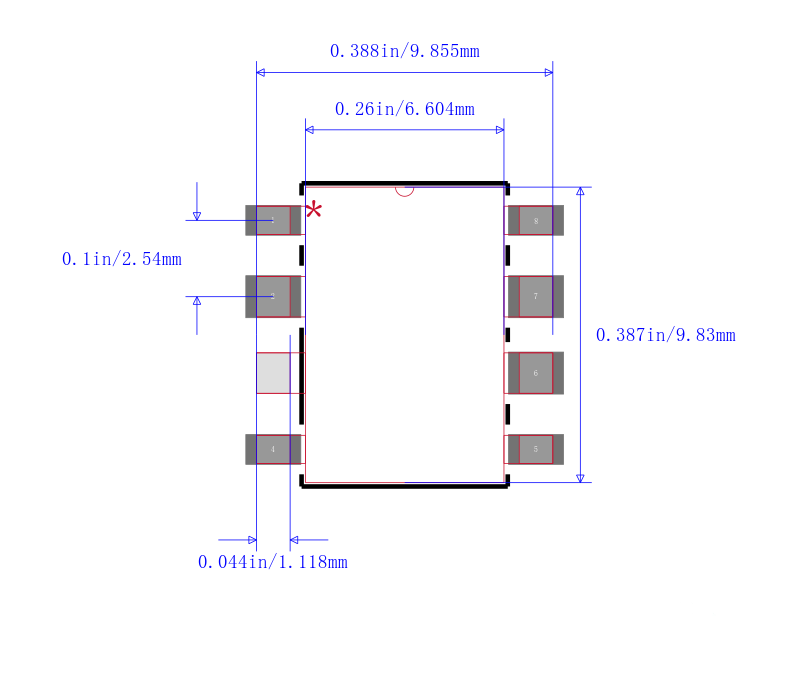

TNY274GN封装图
TNY274GN封装焊盘图
在线购买TNY274GN
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TNY274GN | Power Integrations 帕沃英蒂格盛 | TinySwitch-III，Power Integration TinySwitch-III 系列提供低功耗交流-直流功率转换（可高达 36.5W） 700V 内部 MOSFET 额定值 频率波动可减少 EMI EcoSmart® 待机/空载功耗低 闭锁输出过电压保护 线路欠压 UV 闭锁 可选的电流限制 ### 交流-直流转换器，Power Integrations | 搜索库存 |
替代型号TNY274GN
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TNY274GN 品牌： Power Integrations 帕沃英蒂格盛 封装： SMD-8 12V | 当前型号 | TinySwitch-III，Power IntegrationTinySwitch-III 系列提供低功耗交流-直流功率转换（可高达 36.5W）700V 内部 MOSFET 额定值 频率波动可减少 EMI EcoSmart® 待机/空载功耗低 闭锁输出过电压保护 线路欠压 UV 闭锁 可选的电流限制 ### 交流-直流转换器，Power Integrations | 当前型号 |
| 型号： TNY274GN-TL 品牌： 帕沃英蒂格盛 封装： SMD-8 12V | 类似代替 | TNY274GN-TL | TNY274GN和TNY274GN-TL的区别 |
