电源电压DC 6.00V max
输出接口数 1
输出电压 1.5 V
输出电流 6 A
静态电流 9.80 mA
调节输出数 1
开关频率 350kHz, 550kHz
过温保护 Yes
拓扑结构 Buck
输入电压Max 6 V
输入电压Min 3 V
输出电压Min 1.5 V
输出电流Max 6 A
工作温度Max 125 ℃
工作温度Min -55 ℃
输入电压 3V ~ 6V
安装方式 Surface Mount
引脚数 28
封装 HTSSOP-28
封装 HTSSOP-28
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free

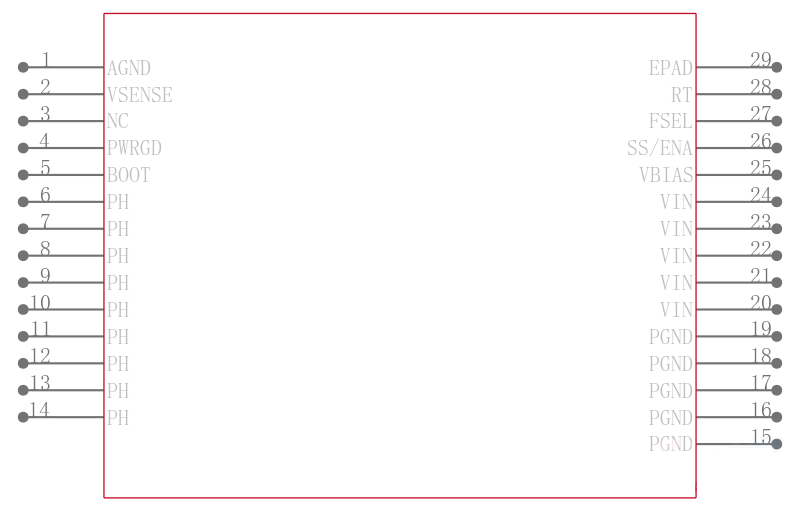

TPS54613MPWPREP引脚图

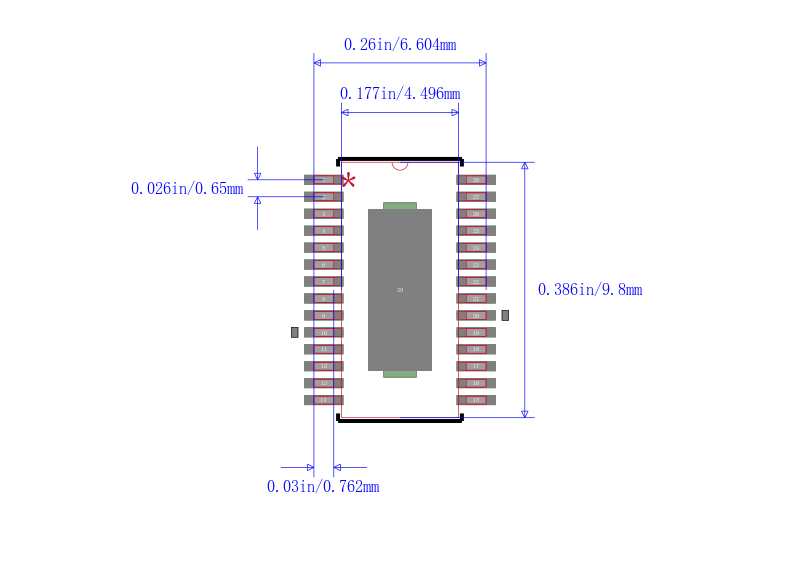

TPS54613MPWPREP封装图

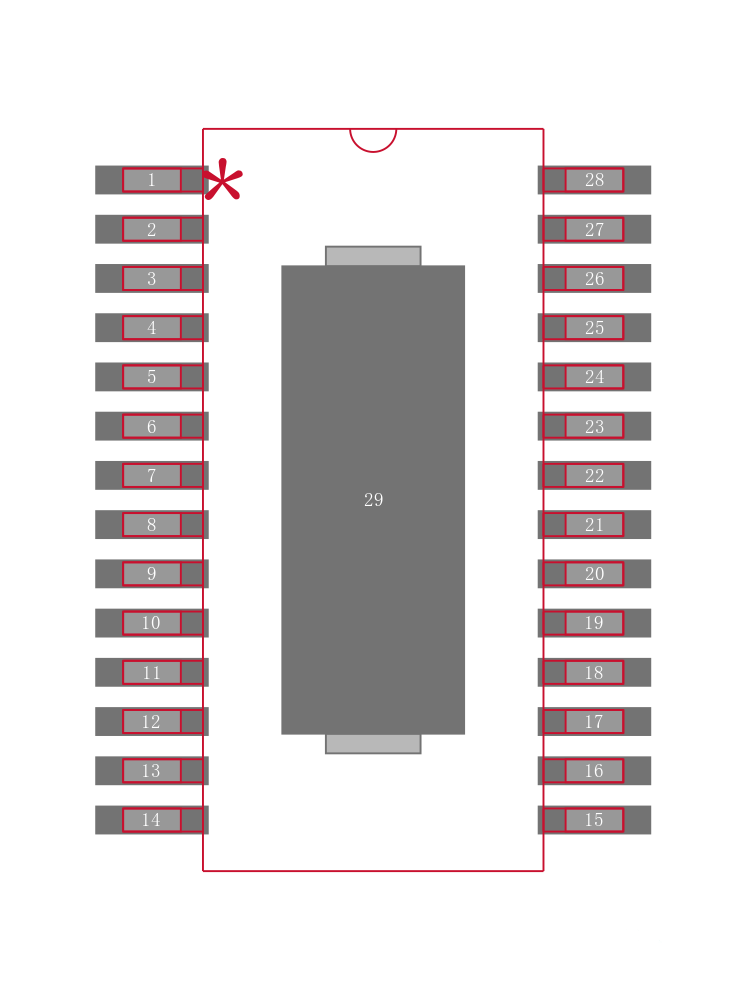

TPS54613MPWPREP封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS54613MPWPREP | TI 德州仪器 | 3 V至6 V的输入， 6 -A输出同步降压PWM具有集成FET SWITCHER （ SWIFTâ ?? ¢ ） 3-V TO 6-V INPUT, 6-A OUTPUT SYNCHRONOUS BUCK PWM SWITCHER WITH INTEGRATED FETs SWIFT⢠| 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS54613MPWPREP 品牌： TI 德州仪器 封装： 28-TSSOP 1.5V 28Pin | 当前型号 | 3 V至6 V的输入， 6 -A输出同步降压PWM具有集成FET SWITCHER （ SWIFTâ ?? ¢ ） 3-V TO 6-V INPUT, 6-A OUTPUT SYNCHRONOUS BUCK PWM SWITCHER WITH INTEGRATED FETs SWIFT⢠| 当前型号 |
| 型号： V62/05620-03XE 品牌： 德州仪器 封装： HTSSOP 28Pin | 完全替代 | 3 V至6 V的输入， 6 -A输出同步降压PWM具有集成FET SWITCHER （ SWIFTâ ?? ¢ ） 3-V TO 6-V INPUT, 6-A OUTPUT SYNCHRONOUS BUCK PWM SWITCHER WITH INTEGRATED FETs SWIFT⢠| TPS54613MPWPREP和V62/05620-03XE的区别 |
