TPS61001DGS
TI(德州仪器)
主动器件
TPS61001DGS中文资料参数规格
技术参数
电源电压DC 800 mV
输出接口数 1
输入电压DC 1.50 V
输出电压 1.5 V
输出电流 100 mA
静态电流 50.0 µA
调节输出数 1
开关频率 500 kHz
拓扑结构 Boost
输入电压Max 1.5 V
输入电压Min 0.8 V
输出电压Min 1.5 V
输出电流Max 0.1 A
输入电压 0.8V ~ 1.5V
封装参数
安装方式 Surface Mount
引脚数 10
封装 TFSOP-10
外形尺寸
封装 TFSOP-10
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS61001DGS引脚图与封装图

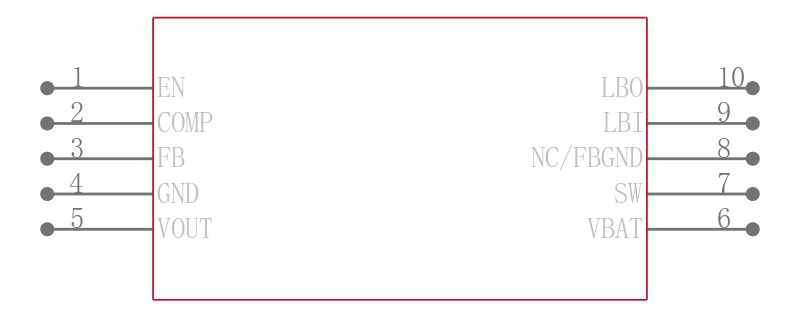

TPS61001DGS引脚图

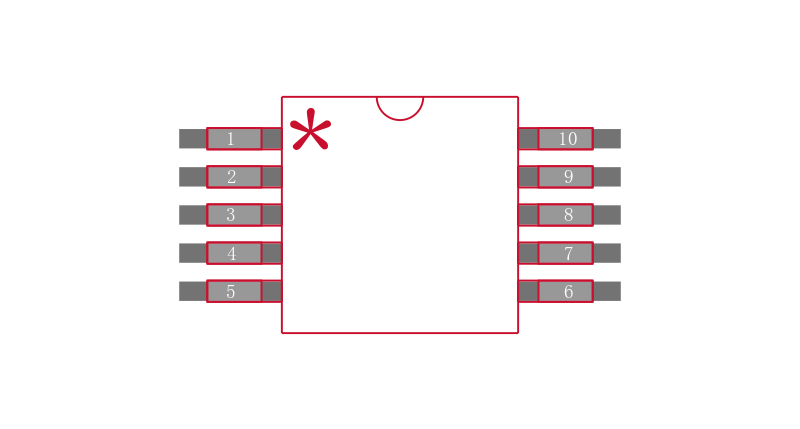

TPS61001DGS封装图

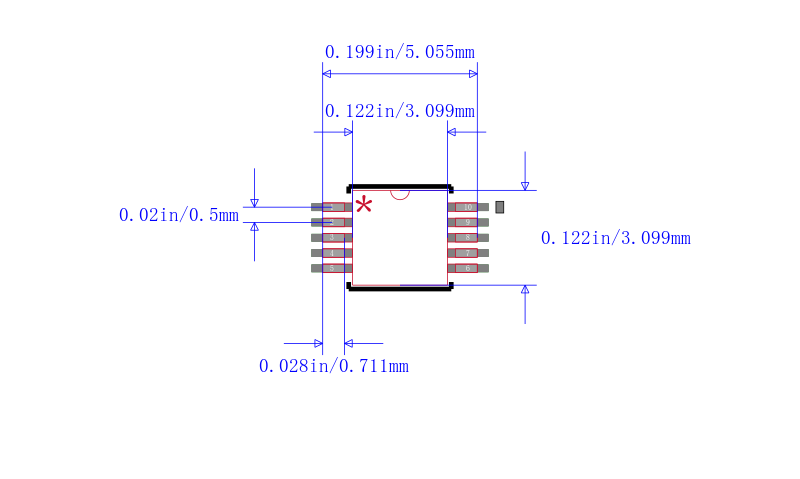

TPS61001DGS封装焊盘图
在线购买TPS61001DGS
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS61001DGS | TI 德州仪器 | 单及其与启动，并进入满载两节升压转换器 SINGLE- AND DUAL-CELL BOOST CONVERTER WITH START-UP INTO FULL LOAD | 搜索库存 |
替代型号TPS61001DGS
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS61001DGS 品牌： TI 德州仪器 封装： MSOP 1.5V 1.5V 10Pin | 当前型号 | 单及其与启动，并进入满载两节升压转换器 SINGLE- AND DUAL-CELL BOOST CONVERTER WITH START-UP INTO FULL LOAD | 当前型号 |
| 型号： TPS61001DGSG4 品牌： 德州仪器 封装： TSSOP 1.5V 10Pin | 类似代替 | Conv DC-DC 0.8V to 1.5V Step Up Single-Out 1.5V 0.1A 10Pin VSSOP Tube | TPS61001DGS和TPS61001DGSG4的区别 |
| 型号： TPS61001DGSR 品牌： 德州仪器 封装： VSSOP | 功能相似 | Conv DC-DC 0.8V to 1.5V Step Up Single-Out 1.5V 0.1A 10Pin VSSOP T/R | TPS61001DGS和TPS61001DGSR的区别 |
