TPS54810PWPG4
TI
德州仪器
主动器件
TPS54810PWPG4中文资料参数规格
技术参数
输出接口数 1
输出电压 0.9V ~ 3.3V
输出电流 8 A
静态电流 11.0 mA
调节输出数 1
开关频率 700 kHz
过温保护 Yes
拓扑结构 Buck
输入电压Max 6 V
输入电压Min 4 V
输出电压Max 3.3 V
输出电压Min 0.9 V
输出电流Max 8 A
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4 V
输入电压 4V ~ 6V
封装参数
安装方式 Surface Mount
引脚数 28
封装 HTSSOP-28
外形尺寸
封装 HTSSOP-28
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
TPS54810PWPG4引脚图与封装图

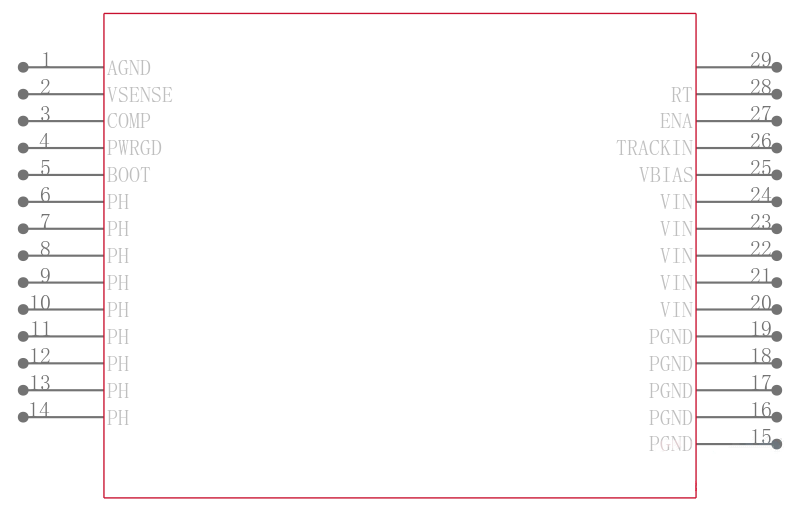

TPS54810PWPG4引脚图

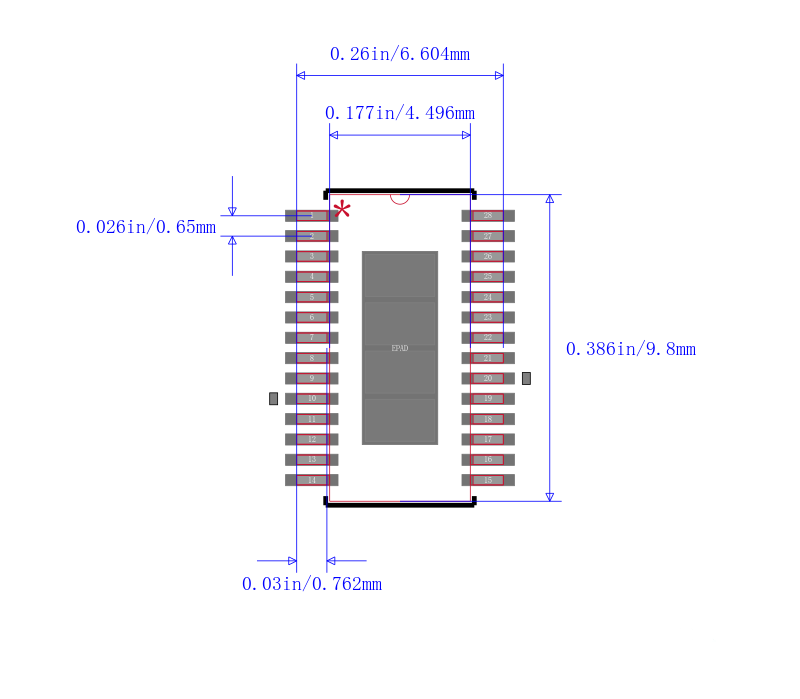

TPS54810PWPG4封装图

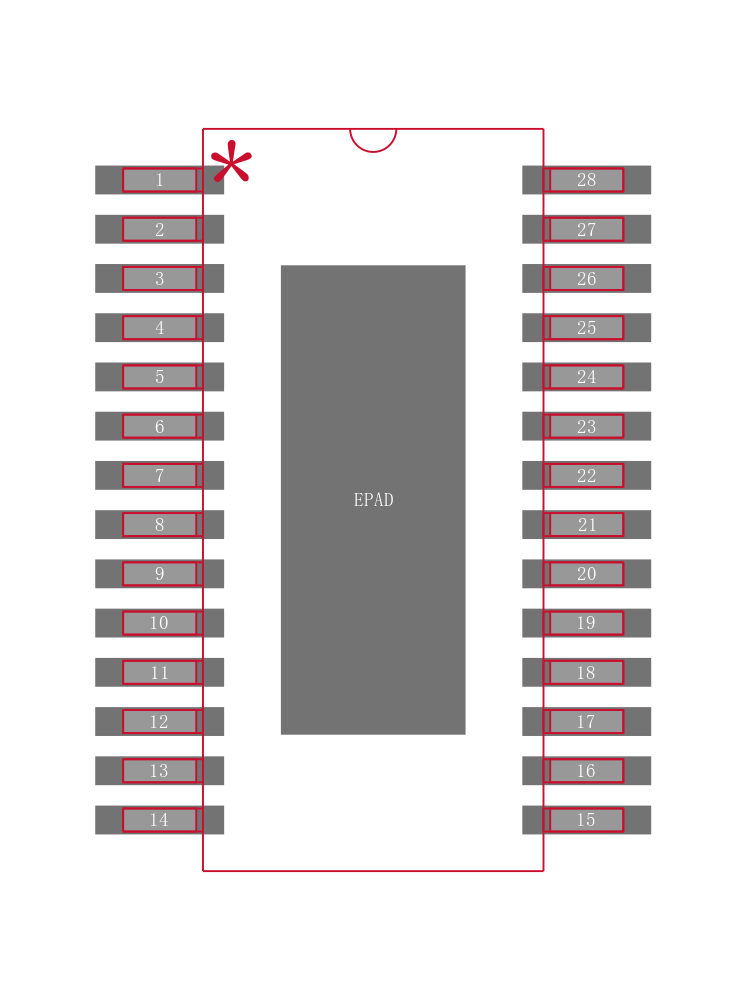

TPS54810PWPG4封装焊盘图
在线购买TPS54810PWPG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS54810PWPG4 | TI 德州仪器 | 开关稳压器 5V Input 8A Sync Buck Converter | 搜索库存 |
替代型号TPS54810PWPG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS54810PWPG4 品牌： TI 德州仪器 封装： HTSSOP 3.3V 8A 28Pin | 当前型号 | 开关稳压器 5V Input 8A Sync Buck Converter | 当前型号 |
| 型号： TPS54810PWP 品牌： 德州仪器 封装： HTSSOP 3.3V 28Pin | 类似代替 | TEXAS INSTRUMENTS TPS54810PWP 直流-直流开关降压逐步递减稳压器, 可调, 4V-6V输入, 900mV-3.3V输出, 8A输出, HTSSOP-28 | TPS54810PWPG4和TPS54810PWP的区别 |
| 型号： TPS54810PWPR 品牌： 德州仪器 封装： HTSSOP-28 3.3V 28Pin | 类似代替 | 输入电压为 4.5 至 5.5V 的 8A 同步降压转换器 28-HTSSOP -40 to 85 | TPS54810PWPG4和TPS54810PWPR的区别 |
| 型号： TPS54810PWPRG4 品牌： 德州仪器 封装： HTSSOP 3.3V 28Pin | 类似代替 | Conv DC-DC 4V to 6V Step Down Single-Out 0.9V to 3.3V 8A 28Pin HTSSOP EP T/R | TPS54810PWPG4和TPS54810PWPRG4的区别 |
