TPS54356PWPG4
TI
德州仪器
主动器件
TPS54356PWPG4中文资料参数规格
技术参数
频率 700 kHz
输出接口数 1
输出电压 3.3 V
输出电流 3 A
静态电流 9.00 mA
调节输出数 1
开关频率 250kHz, 500kHz
过温保护 Yes
拓扑结构 Buck
输入电压Max 20 V
输入电压Min 4.5 V
输出电压Min 3.3 V
输出电流Max 3 A
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 20 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 HTSSOP-16
外形尺寸
封装 HTSSOP-16
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Rail, Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
TPS54356PWPG4引脚图与封装图

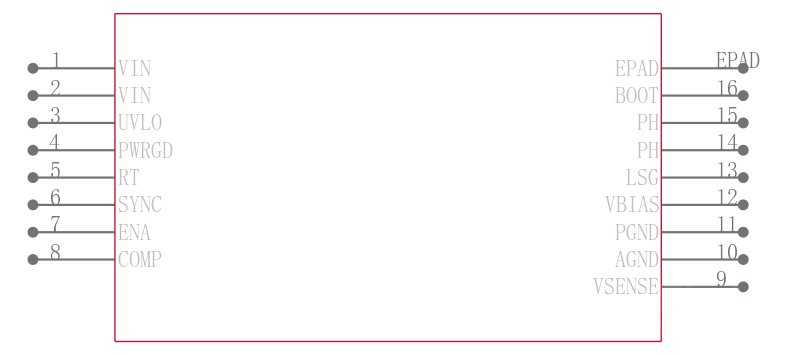

TPS54356PWPG4引脚图

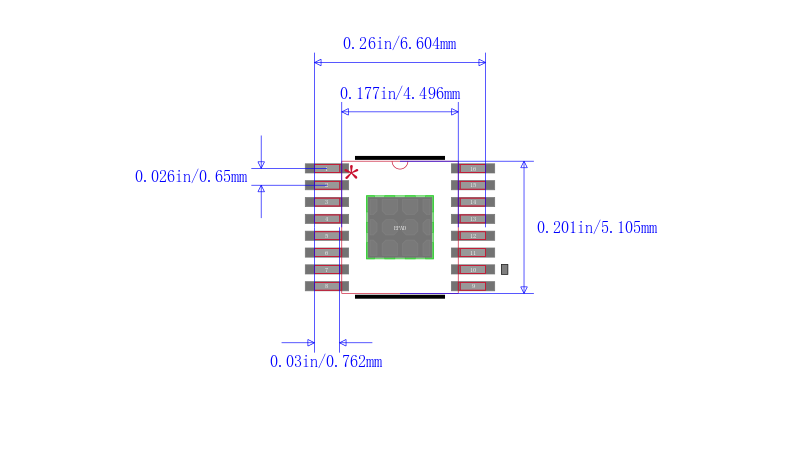

TPS54356PWPG4封装图

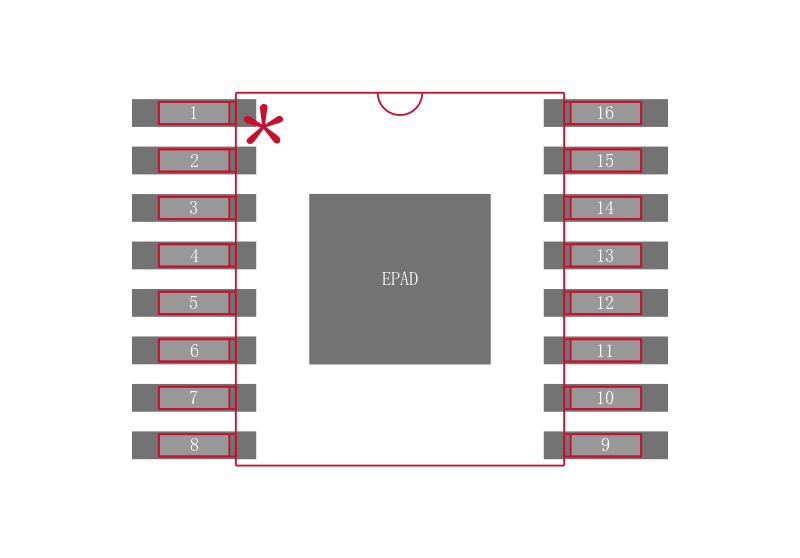

TPS54356PWPG4封装焊盘图
在线购买TPS54356PWPG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS54356PWPG4 | TI 德州仪器 | 4.5V to 20V Input, 3.3V Output, 3A Synchronous Step-Down SWIFT Converter with Low-Side Gate Driver 16-HTSSOP -40℃ to 85℃ | 搜索库存 |
替代型号TPS54356PWPG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS54356PWPG4 品牌： TI 德州仪器 封装： HTSSOP 3.3V 16Pin | 当前型号 | 4.5V to 20V Input, 3.3V Output, 3A Synchronous Step-Down SWIFT Converter with Low-Side Gate Driver 16-HTSSOP -40℃ to 85℃ | 当前型号 |
| 型号： TPS54356PWPRG4 品牌： 德州仪器 封装： 16-TSSOP 3.3V 3A 16Pin | 完全替代 | 具有低侧栅极驱动器的 4.5V 至 20V 输入、3.3V 3A SWIFT™ 同步降压转换器 16-HTSSOP -40 to 85 | TPS54356PWPG4和TPS54356PWPRG4的区别 |
| 型号： TPS54356PWP 品牌： 德州仪器 封装： HTSSOP 3.3V 16Pin | 类似代替 | TEXAS INSTRUMENTS TPS54356PWP 同步降压开关稳压器, 固定, 4.5V-20V输入, 3.3V和3A输出, HTSSOP-16 | TPS54356PWPG4和TPS54356PWP的区别 |
| 型号： TPS54356PWPR 品牌： 德州仪器 封装： 16TSSOP 3.3V 16Pin | 类似代替 | 具有低侧栅极驱动器的 4.5V 至 20V 输入、3.3V 3A SWIFT™ 同步降压转换器 16-HTSSOP -40 to 85 | TPS54356PWPG4和TPS54356PWPR的区别 |
