TPS62300DRCRG4
TI
德州仪器
主动器件
TPS62300DRCRG4中文资料参数规格
技术参数
输出接口数 1
输出电压 0.6V ~ 5.4V
输出电流 500 mA
静态电流 86.0 µA
调节输出数 1
开关频率 3 MHz
拓扑结构 Buck
输入电压Max 6 V
输入电压Min 2.7 V
输出电压Max 5.4 V
输出电压Min 0.6 V
输出电流Max 0.5 A
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 6 V
封装参数
安装方式 Surface Mount
引脚数 10
封装 VSON EP-10
外形尺寸
封装 VSON EP-10
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS62300DRCRG4引脚图与封装图

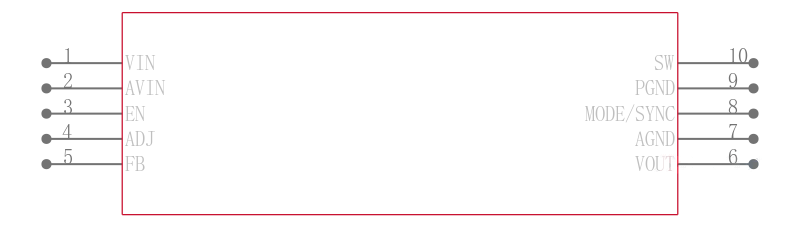

TPS62300DRCRG4引脚图

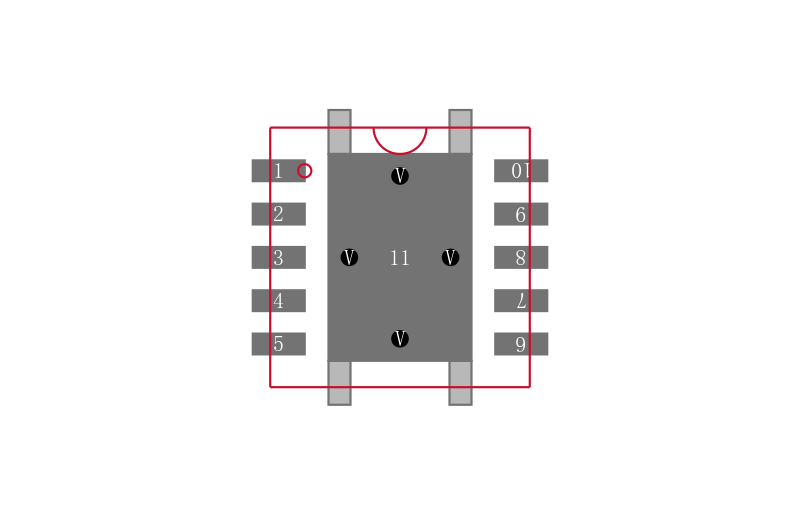

TPS62300DRCRG4封装图

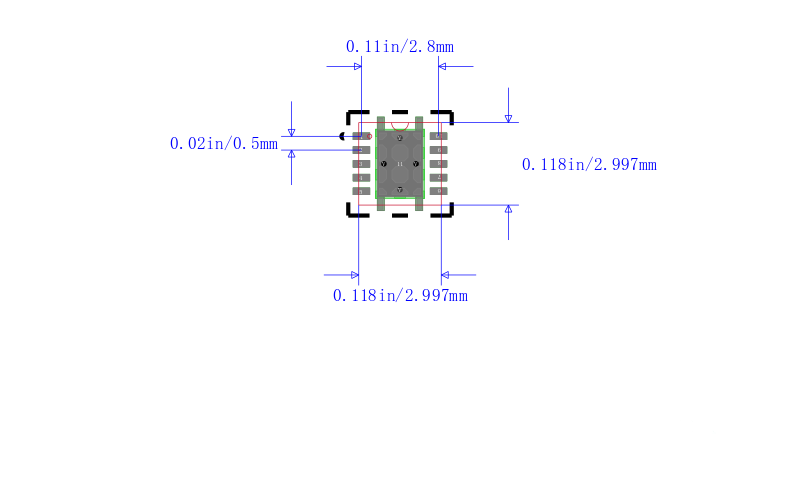

TPS62300DRCRG4封装焊盘图
在线购买TPS62300DRCRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS62300DRCRG4 | TI 德州仪器 | 500毫安， 3 MHz的同步降压转换器芯片级封装 500-mA, 3-MHz SYNCHRONOUS STEP-DOWN CONVERTER IN CHIP SCALE PACKAGING | 搜索库存 |
替代型号TPS62300DRCRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS62300DRCRG4 品牌： TI 德州仪器 封装： 10-SON 5.4V 10Pin | 当前型号 | 500毫安， 3 MHz的同步降压转换器芯片级封装 500-mA, 3-MHz SYNCHRONOUS STEP-DOWN CONVERTER IN CHIP SCALE PACKAGING | 当前型号 |
| 型号： TPS62300DRCR 品牌： 德州仪器 封装： VSON 5.4V 10Pin | 类似代替 | TEXAS INSTRUMENTS TPS62300DRCR 直流-直流开关降压逐步递减稳压器, 可调, 2.7V-6V输入, 600mV-5.4V输出, 0.5A输出, VSON-10 | TPS62300DRCRG4和TPS62300DRCR的区别 |
| 型号： TPS62300YZDR 品牌： 德州仪器 封装： 8-VFBGA 5.4V 8Pin | 功能相似 | 500毫安， 3 MHz的同步降压转换器芯片级封装 500-mA, 3-MHz SYNCHRONOUS STEP-DOWN CONVERTER IN CHIP SCALE PACKAGING | TPS62300DRCRG4和TPS62300YZDR的区别 |
| 型号： TPS62300YZDT 品牌： 德州仪器 封装： 8DSBGA 5.4V 8Pin | 功能相似 | TPS62300YZDT DC/DC降压转换电源IC 可调/adj DSBGA-8 marking/标记 4BZRR88 500 mA，3 MHz同步降压转换器 | TPS62300DRCRG4和TPS62300YZDT的区别 |
