T7CS5D-05
数据手册.pdf
TE Connectivity
泰科
继电器、I/O模块
T7CS5D-05中文资料参数规格
技术参数
额定电压DC 5.00 V
额定电流 12 A
额定功率 360 mW
输入电压DC 5.00 V
触点类型 SPDT
电阻 70.0 Ω
功耗 360 mW
触点额定电流 12.0 A
线圈电压 5 VDC
线圈电流 71.4 mA
线圈功率DC 360 mW
线圈电阻 70 Ω
载流 5.00 A
额定电流Max 10 A
线圈电压DC 5 V
线圈功率 360 mW
额定电压 120 VAC
封装参数
安装方式 Through Hole
外形尺寸
长度 20.2 mm
宽度 20.2 mm
高度 16.5 mm
物理参数
触点材质 Silver Cadmium Oxide
工作温度 -30℃ ~ 85℃
其他
产品生命周期 Obsolete
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Non-Compliant
T7CS5D-05引脚图与封装图

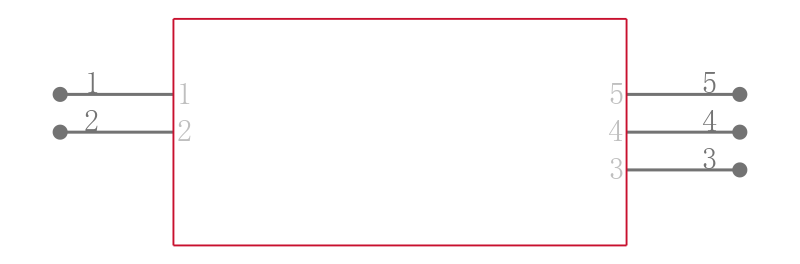

T7CS5D-05引脚图
T7CS5D-05封装图
T7CS5D-05封装焊盘图
在线购买T7CS5D-05
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| T7CS5D-05 | TE Connectivity 泰科 | Electromechanical Relay SPDT 10A 5VDC 70Ω Through Hole | 搜索库存 |
替代型号T7CS5D-05
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： T7CS5D-05 品牌： TE Connectivity 泰科 封装： 5V 70Ω 71.4mA 360mW | 当前型号 | Electromechanical Relay SPDT 10A 5VDC 70Ω Through Hole | 当前型号 |
| 型号： 4-1393190-6 品牌： 泰科 封装： | 功能相似 | Electromechanical Relay 5VDC 70Ω 10A SPDT 20.2x16.5x20.2mm THT Power Relay | T7CS5D-05和4-1393190-6的区别 |
