T7NS5D1-24
数据手册.pdf
TE Connectivity
泰科
继电器、I/O模块
T7NS5D1-24中文资料参数规格
技术参数
额定电流 10 A
输入电压DC 24.0 V
触点类型 SPDT
功耗 360 mW
触点额定电流 10.0 A
线圈电压 24 V
线圈电流 15 mA
线圈功率DC 360 mW
线圈电阻 1.6 kΩ
载流 10.0 A
额定电流Max 35 A
线圈电压DC 24 V
线圈功率 360 mW
额定电压 240 VAC
封装参数
安装方式 Through Hole
外形尺寸
长度 22.5 mm
宽度 16.5 mm
高度 16 mm
物理参数
触点材质 Silver Cadmium Oxide
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Obsolete
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Non-Compliant
T7NS5D1-24引脚图与封装图

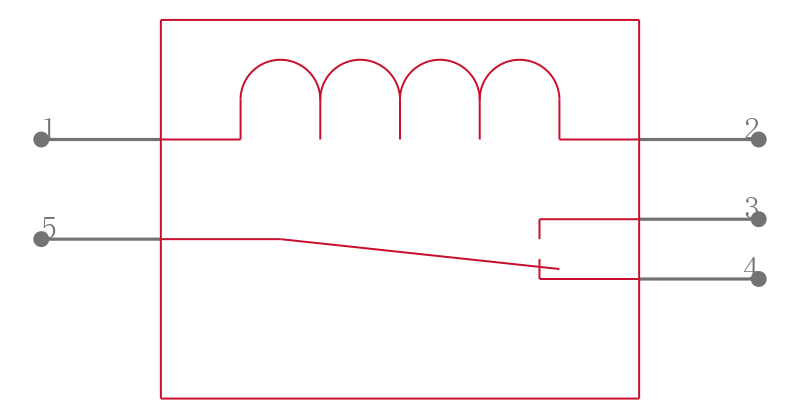

T7NS5D1-24引脚图

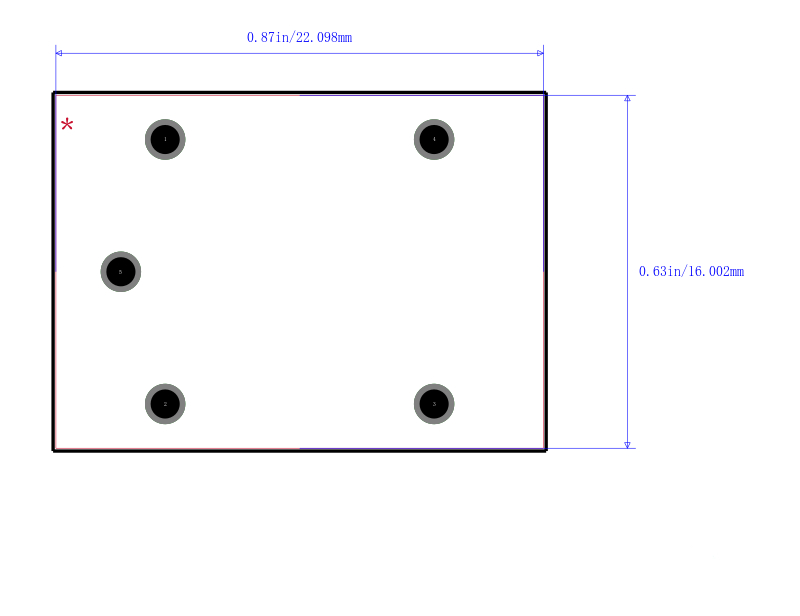

T7NS5D1-24封装图

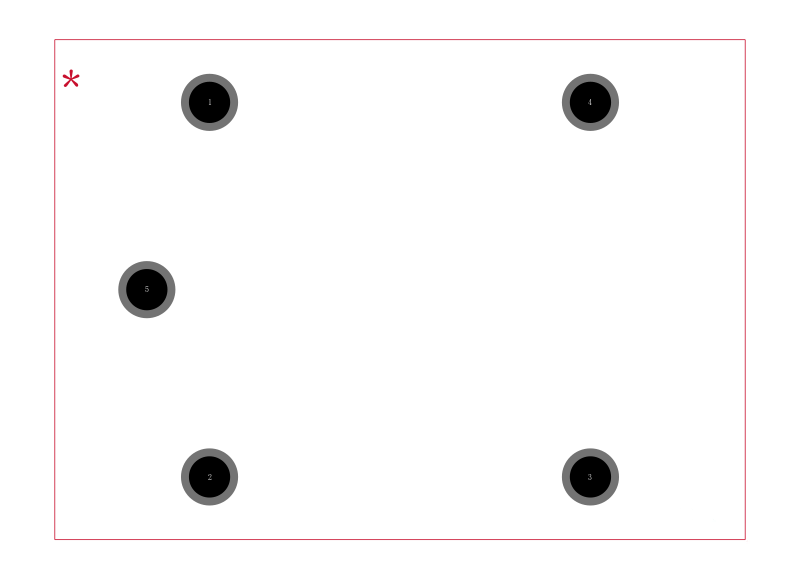

T7NS5D1-24封装焊盘图
