T7NS5D1-48

T7NS5D1-48

数据手册.pdf
TE Connectivity 泰科 继电器、I/O模块

Electromechanical Relay SPDT 35A 48VDC 6.4KΩ Through Hole

Miniature Power PCB Relay T7N/T7N-WG: 1 pole 10A, 1 form C 1CO or 1 form A 1NO contact. Version T7N-WG with tracking resistance CTI 325. WG version: Product in accordance to IEC60335-1.


得捷:
RELAY GEN PURPOSE SPDT 10A 48V


Allied Electronics:
RELAY GEN PURPOSE SPDT 10A 48V


Chip1Stop:
Electromechanical Relay 48VDC 6.4KOhm 35A SPDT 22.5x16.5x16.9mm THT Power Relay


MASTER:
Electromechanical Relay 48VDC 6.4KOhm 35A SPDT 22.5x16.5x16.9mm THT Power Relay


Online Components:
Electromechanical Relay 48VDC 6.4KOhm 35A SPDT 22.5x16.5x16.9mm THT Power Relay


Electro Sonic:
Electromechanical Relay 48VDC 6.4KOhm 35A SPDT 22.5x16.5x16.9mm THT Power Relay


T7NS5D1-48中文资料参数规格
技术参数

输入电压DC 48.0 V

触点类型 SPDT

功耗 360 mW

触点额定电流 10.0 A

线圈电压 48 VDC

线圈电流 7.5 mA

线圈功率DC 360 mW

线圈电阻 6.4 kΩ

载流 10.0 A

额定电流Max 35 A

线圈电压DC 48 V

线圈功率 360 mW

封装参数

安装方式 Through Hole

外形尺寸

长度 22 mm

宽度 16.4 mm

高度 16 mm

物理参数

触点材质 Silver Cadmium Oxide

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Obsolete

符合标准

RoHS标准 RoHS Compliant

ELV标准 Non-Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536490075

T7NS5D1-48引脚图与封装图

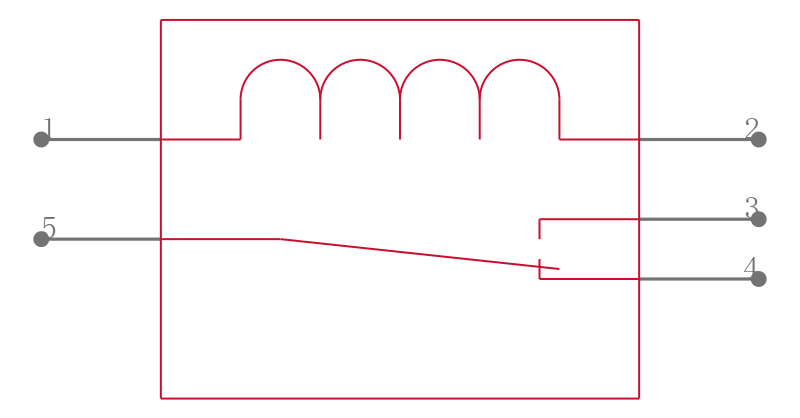

T7NS5D1-48引脚图

T7NS5D1-48引脚图

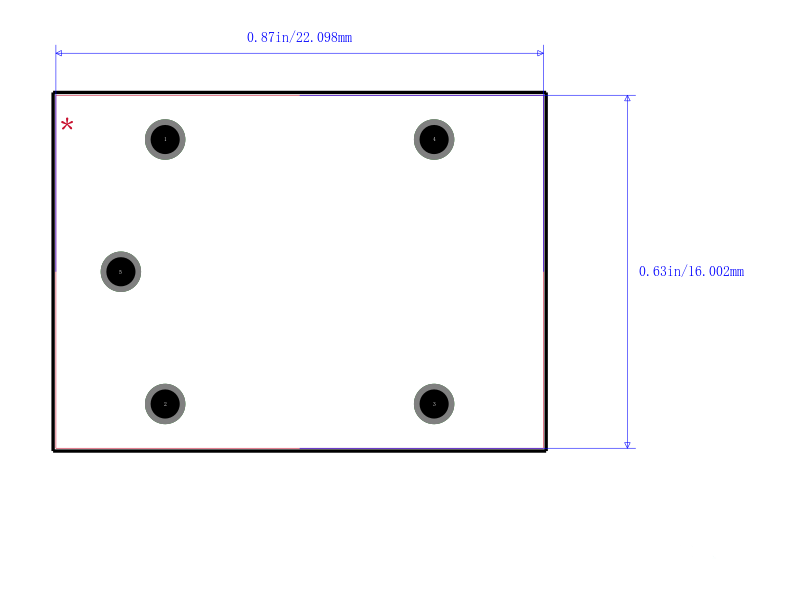

T7NS5D1-48封装图

T7NS5D1-48封装图

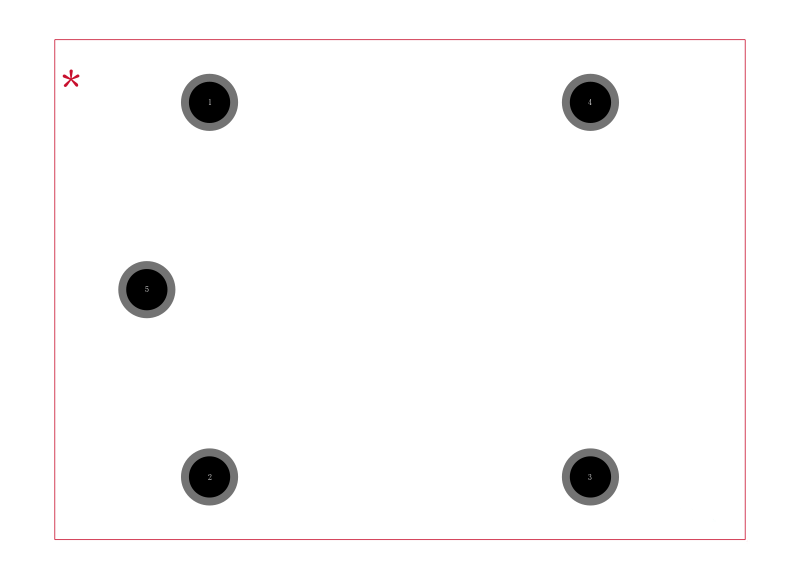

T7NS5D1-48封装焊盘图

T7NS5D1-48封装焊盘图
