TEN 3-2423
数据手册.pdf
Traco Electronic
电源器件
TEN 3-2423中文资料参数规格
技术参数
额定功率 3 W
输出接口数 2
输出电压 ±15 VDC
输出电流 100 mA
输出功率 3 W
隔离电压 1500 VDC
输入电压DC Max 36 V
输入电压DC Min 18 v
输出功率Max 3 W
输入电压 18VDC ~ 36VDC
封装参数
安装方式 Through Hole
封装 DIP-24
外形尺寸
长度 32 mm
宽度 20.3 mm
高度 10.2 mm
封装 DIP-24
物理参数
重量 12 g
其他
产品生命周期 Not For New Designs
包装方式 Tube
制造应用 工业, 通信与网络, Industrial, Communications & Networking, ITE（商业）
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
TEN 3-2423引脚图与封装图
TEN 3-2423引脚图

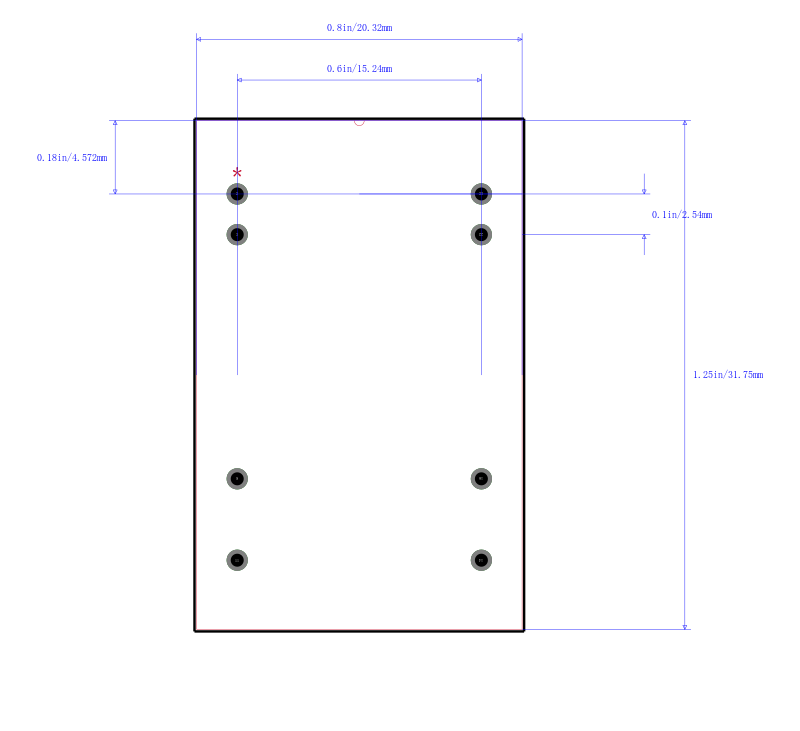

TEN 3-2423封装图
TEN 3-2423封装焊盘图
在线购买TEN 3-2423
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TEN 3-2423 | Traco Electronic | TRACOPOWER TEN 3-2423 直流/直流转换器, 隔离电路板安装, 2:1输入, 通孔安装, 3W, 15V, 100mA, -15V, 100mA | 搜索库存 |
替代型号TEN 3-2423
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TEN 3-2423 品牌： Traco Electronic 封装： PDIP | 当前型号 | TRACOPOWER TEN 3-2423 直流/直流转换器, 隔离电路板安装, 2:1输入, 通孔安装, 3W, 15V, 100mA, -15V, 100mA | 当前型号 |
| 型号： TDR 3-2423 品牌： Traco Electronic 封装： DIP | 完全替代 | Traco 3W DIP 单/双输出调节隔离直流到直流转换器 - TDR 3 系列紧凑型设计，采用 DIP 封装 2:1 宽输入电压范围 完全调节输出 无最小负载要求 输入/输出隔离 1500 V 直流 工作温度范围 -40°C 至 +85°C，额定值不会降低 短路保护 远程开/关 ### 注配套共模扼流圈： TDR 3-05xx：请参见库存号 745-1180 TDR 3-12xx：请参见库存号 745-1200 TDR 3-24xx 和 TDR 3-48xx：请参见库存号 745-1171### Traco - DIP 2W 和 3W | TEN 3-2423和TDR 3-2423的区别 |
