TXD2-12V-6

TXD2-12V-6

数据手册.pdf
Panasonic(松下) 继电器、I/O模块

Electromechanical Relay DPDT 2A 12VDC 720Ω Through Hole

通用 继电器 DPDT(2 Form C) 通孔


得捷:
RELAY GEN PURPOSE DPDT 2A 12VDC


贸泽:
Low Signal Relays - PCB 2A 12VDC 200MW PCB RELAY


艾睿:
Signal Relay 12VDC 1A DPDT15x7.4x8.2mm THT


Allied Electronics:
RELAY GEN PURPOSE DPDT 2A 12V


Chip1Stop:
Electromechanical Relay DPDT 2A 12VDC 720Ohm Through Hole


MASTER:
Electromechanical Relay 12VDC 720Ohm 2A DPDT 15x7.4x8.2mm THT General Purpose Relay


Electro Sonic:
Electromechanical Relay 12VDC 720Ohm 2A DPDT 15x7.4x8.2mm THT General Purpose Relay


TXD2-12V-6中文资料参数规格
技术参数

触点类型 DPDT

功耗 200 mW

触点额定电流 2 A

线圈电压 12 VDC

线圈电流 16.7 mA

线圈电阻 720 Ω

额定电流Max 2 A

线圈电压DC 12 V

线圈功率 200 mW

开关电流Max 2 A

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

封装 DIP

外形尺寸

长度 15 mm

宽度 7.4 mm

高度 8.2 mm

封装 DIP

物理参数

触点材质 Silver, Gold

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490050

TXD2-12V-6引脚图与封装图

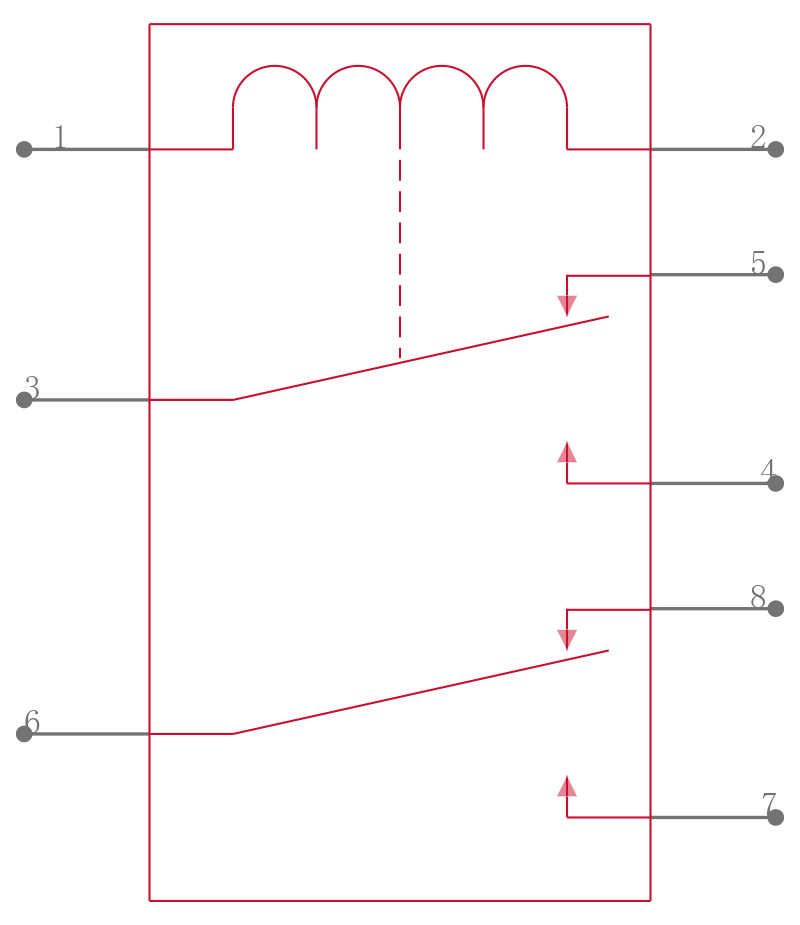

TXD2-12V-6引脚图

TXD2-12V-6引脚图

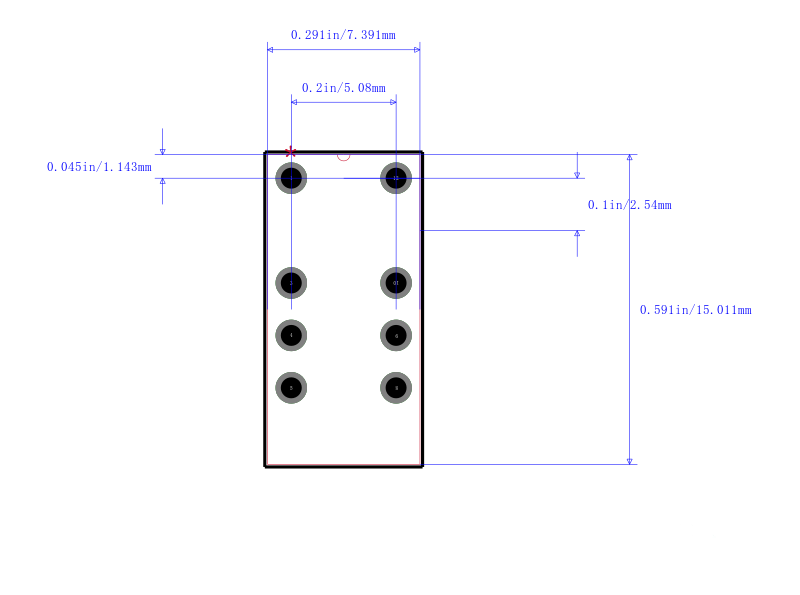

TXD2-12V-6封装图

TXD2-12V-6封装图

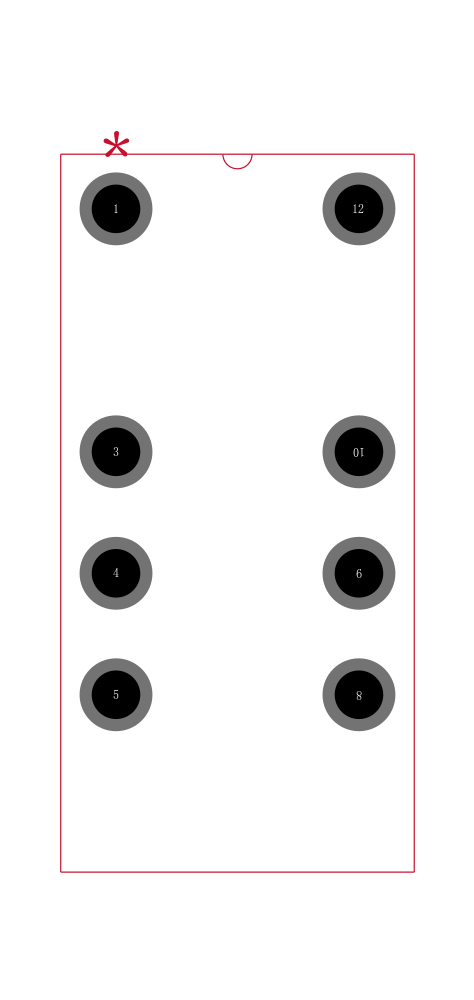

TXD2-12V-6封装焊盘图

TXD2-12V-6封装焊盘图

在线购买TXD2-12V-6
型号 制造商 描述 购买
TXD2-12V-6 Panasonic 松下 Electromechanical Relay DPDT 2A 12VDC 720Ω Through Hole 搜索库存
