TMM-114-01-G-S-SM

TMM-114-01-G-S-SM

数据手册.pdf
Samtec(申泰电子) 电子元器件分类

CONN HEADER 14POS SNGL 2MM SMD

Conn Unshrouded Header HDR 14 POS 2mm Solder ST SMD Automotive Tube


得捷:
CONN HEADER SMD 14POS 2MM


艾睿:
Conn Unshrouded Header HDR 14 POS 2mm Solder ST SMD Tube


Chip1Stop:
Conn Unshrouded Header HDR 14 POS 2mm Solder ST SMD Automotive Tube


Verical:
Conn Unshrouded Header HDR 14 POS 2mm Solder ST Top Entry SMD Tube


Online Components:
Conn Unshrouded Header HDR 14 POS 2mm Solder ST SMD Automotive Tube


Electro Sonic:
Conn Unshrouded Header HDR 14 POS 2mm Solder ST SMD Automotive Tube


TMM-114-01-G-S-SM中文资料参数规格
技术参数

触点数 14

极性 Male

触点电镀 Gold

额定电流 3.2A/触头

排数 1

针脚数 14

额定电流Max 3.2A/触头

额定电压Max 500 VAC

封装参数

安装方式 Surface Mount

引脚间距 2.00 mm

外形尺寸

长度 28.0 mm

宽度 1.97 mm

高度 5.97 mm

引脚间距 2.00 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TMM-114-01-G-S-SM引脚图与封装图

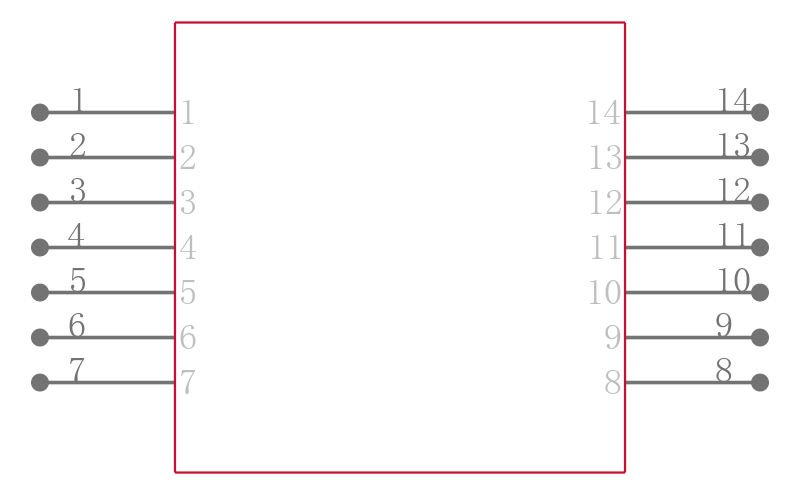

TMM-114-01-G-S-SM引脚图

TMM-114-01-G-S-SM引脚图

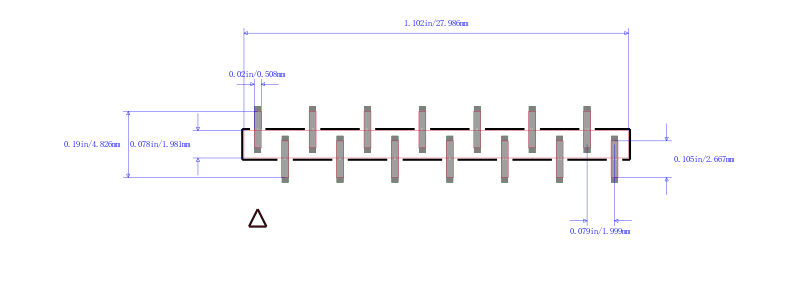

TMM-114-01-G-S-SM封装图

TMM-114-01-G-S-SM封装图

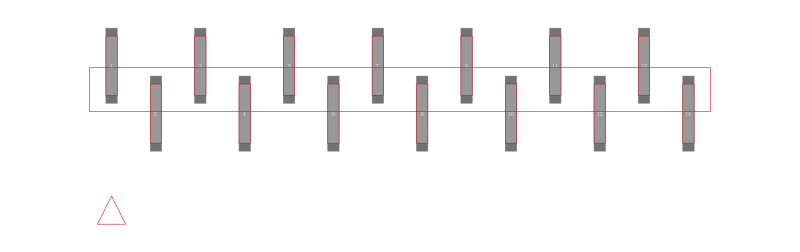

TMM-114-01-G-S-SM封装焊盘图

TMM-114-01-G-S-SM封装焊盘图

在线购买TMM-114-01-G-S-SM
型号 制造商 描述 购买
TMM-114-01-G-S-SM Samtec 申泰电子 CONN HEADER 14POS SNGL 2MM SMD 搜索库存
