TSW-112-23-S-S

Samtec(申泰电子) 连接器

Conn Unshrouded Header HDR 12POS 2.54mm Solder ST Thru-Hole

针座通孔 12 位置 0.100"（2.54mm）

得捷:
CONN HEADER VERT 12POS 2.54MM

安富利:
Conn Unshrouded Header HDR 12 POS 2.54mm Solder ST Thru-Hole

TSW-112-23-S-S中文资料参数规格

技术参数

触点数 12

极性 Male

触点电镀 Gold

排数 1

针脚数 12

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 30.5 mm

宽度 2.54 mm

高度 2.54 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TSW-112-23-S-S引脚图与封装图

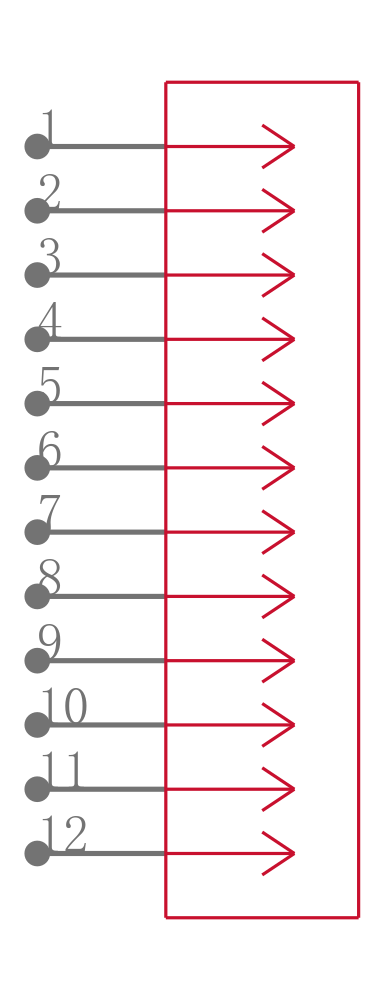

TSW-112-23-S-S引脚图

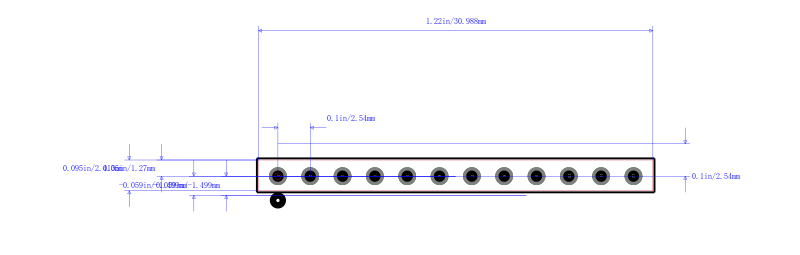

TSW-112-23-S-S封装图

TSW-112-23-S-S封装焊盘图
