TSW-150-17-S-S
数据手册.pdfSamtec(申泰电子)
连接器
TSW-150-17-S-S中文资料参数规格
技术参数
触点数 50
极性 Male
触点电镀 Gold
排数 1
针脚数 50
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 127 mm
宽度 2.54 mm
高度 18.28 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bulk
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TSW-150-17-S-S引脚图与封装图

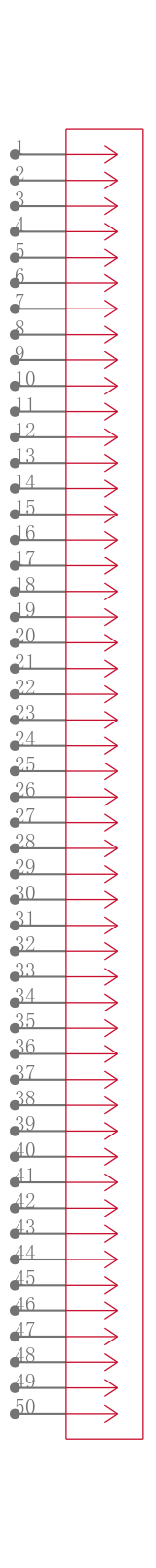

TSW-150-17-S-S引脚图
TSW-150-17-S-S封装图
TSW-150-17-S-S封装焊盘图
在线购买TSW-150-17-S-S
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSW-150-17-S-S | Samtec 申泰电子 | Conn Unshrouded Header HDR 50POS 2.54mm Solder ST Thru-Hole | 搜索库存 |
替代型号TSW-150-17-S-S
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSW-150-17-S-S 品牌： Samtec 申泰电子 封装： 50Contact 2.54mm Male | 当前型号 | Conn Unshrouded Header HDR 50POS 2.54mm Solder ST Thru-Hole | 当前型号 |
| 型号： TSW-150-17-G-S 品牌： 申泰电子 封装： 50Contact 2.54mm Male | 完全替代 | 板至板连接, 2.54 mm, 50 触点, 针座, TSW Series, 通孔安装, 1 排 | TSW-150-17-S-S和TSW-150-17-G-S的区别 |
| 型号： TSW-150-17-L-S 品牌： 申泰电子 封装： Male 50Contact 50Position | 完全替代 | SAMTEC TSW-150-17-L-S Board-To-Board Connector, 2.54mm, 50Contacts, Header, TSW Series, Through Hole, 1Rows | TSW-150-17-S-S和TSW-150-17-L-S的区别 |
| 型号： TSW-150-17-T-S 品牌： 申泰电子 封装： 50Contact 2.54mm Male | 功能相似 | 板至板连接, 2.54 mm, 50 触点, 针座, TSW Series, 通孔安装, 1 排 | TSW-150-17-S-S和TSW-150-17-T-S的区别 |
