TC4424AVOE

TC4424AVOE

数据手册.pdf
Microchip(微芯) 主动器件

MICROCHIP  TC4424AVOE  驱动器芯片, MOSFET, 低压侧, 4.5V-18V电源, 4.5A输出, 41ns延迟, SOIC-16

低端 栅极驱动器 IC 非反相 16-SOIC


得捷:
IC GATE DRVR LOW-SIDE 16SOIC


立创商城:
低边 MOSFET 灌:4.5A 拉:4.5A


欧时:
TC4423A/4424A/4425A MOSFET 驱动器### MOSFET 和 IGBT 驱动器，Microchip


e络盟:
驱动器芯片, MOSFET, 低压侧, 4.5V-18V电源, 4.5A输出, 41ns延迟, SOIC-16


艾睿:
Driver 4.5A 2-OUT Low Side Non-Inv Automotive 16-Pin SOIC W Tube


Allied Electronics:
3A Dual MOSFET Driver/buffer, 16SOIC


Chip1Stop:
Driver 4.5A 2-OUT Low Side Non-Inv Automotive 16-Pin SOIC W Tube


Newark:
# MICROCHIP  TC4424AVOE  IC, MOSFET DRIVER, 3A, DUAL, 16SOIC


TC4424AVOE中文资料参数规格
技术参数

电源电压DC 4.50V min

上升/下降时间 12 ns

输出接口数 2

针脚数 16

耗散功率 1100 mW

下降时间Max 21 ns

上升时间Max 21 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 1100 mW

电源电压 4.5V ~ 18V

电源电压Max 18 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 电源管理, Motor Drive & Control, 电机驱动与控制, Automotive, Motor Drive & Control, Automotive

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

TC4424AVOE引脚图与封装图

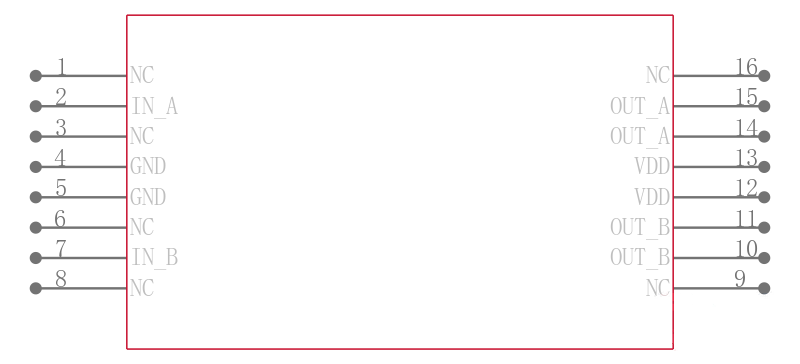

TC4424AVOE引脚图

TC4424AVOE引脚图

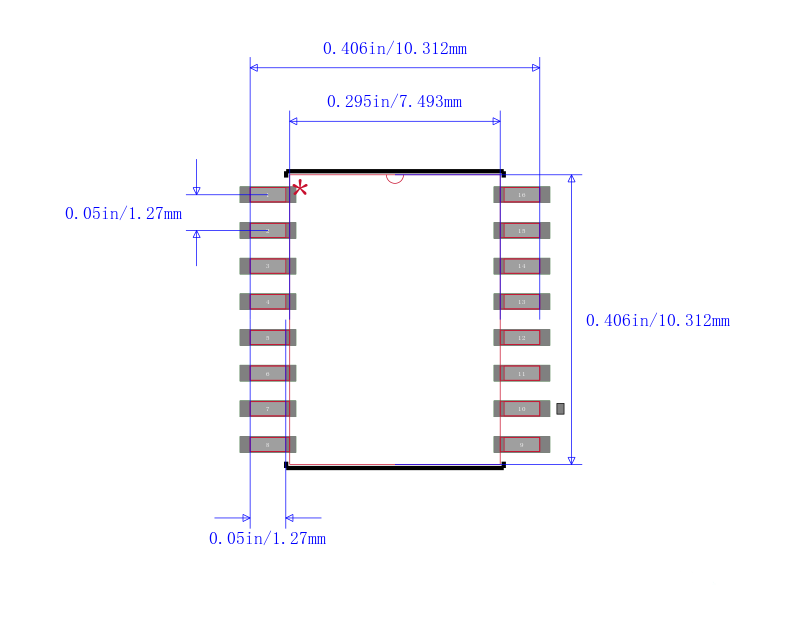

TC4424AVOE封装图

TC4424AVOE封装图

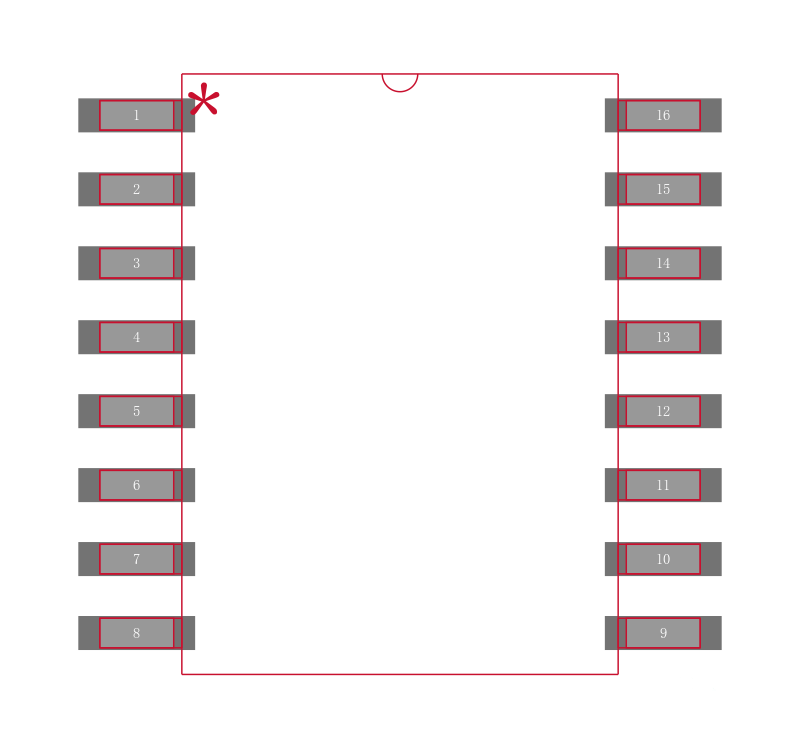

TC4424AVOE封装焊盘图

TC4424AVOE封装焊盘图

在线购买TC4424AVOE
型号 制造商 描述 购买
TC4424AVOE Microchip 微芯 MICROCHIP  TC4424AVOE  驱动器芯片, MOSFET, 低压侧, 4.5V-18V电源, 4.5A输出, 41ns延迟, SOIC-16 搜索库存
替代型号TC4424AVOE
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TC4424AVOE

品牌： Microchip 微芯

封装： SOIC-16 4.5V 16Pin

当前型号

MICROCHIP  TC4424AVOE  驱动器芯片, MOSFET, 低压侧, 4.5V-18V电源, 4.5A输出, 41ns延迟, SOIC-16

当前型号

型号： TC4424AVOE713

品牌： 微芯

封装： SOIC-16 4.5V

完全替代

低边 MOSFET 灌:4.5A 拉:4.5A

TC4424AVOE和TC4424AVOE713的区别

型号： TC4424VOE

品牌： 微芯

封装： SOIC-16 4.5V 16Pin

类似代替

TC4424系列 3A 18V最高电压 5Ohm 双通道 非反相 MOSFET驱动器-SOIC-16

TC4424AVOE和TC4424VOE的区别

型号： TC4424AVMF

品牌： 微芯

封装： DFN-8 4.5V

类似代替

低边 MOSFET 灌:4.5A 拉:4.5A

TC4424AVOE和TC4424AVMF的区别
