THD 12-2422WI
数据手册.pdf
Traco Electronic
电源器件
THD 12-2422WI中文资料参数规格
技术参数
电源电压DC 24.0 V
额定功率 12 W
输出接口数 2
输入电压DC 9.00V ~ 36.0V
输出电压 ±12 VDC
输出电流 500 mA
输出功率 12 W
隔离电压 1500 VDC
输入电压DC Max 36 V
输入电压DC Min 9 v
输出功率Max 12 W
输入电压 9VDC ~ 36VDC
封装参数
安装方式 Through Hole
封装 DIP-24
外形尺寸
长度 1.25 in
宽度 20.3 mm
高度 10.2 mm
封装 DIP-24
物理参数
重量 18 g
工作温度 40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
制造应用 Industrial, 电源管理, 通信与网络, Communications & Networking, 工业, ITE（商业）, Power Management
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
THD 12-2422WI引脚图与封装图

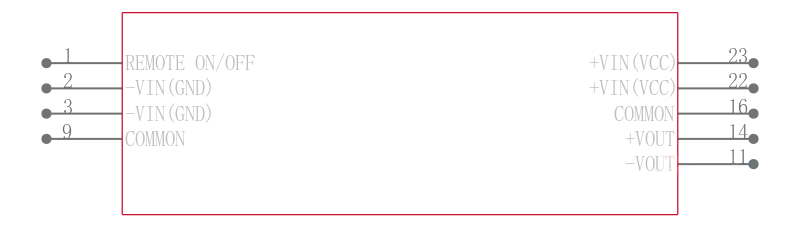

THD 12-2422WI引脚图

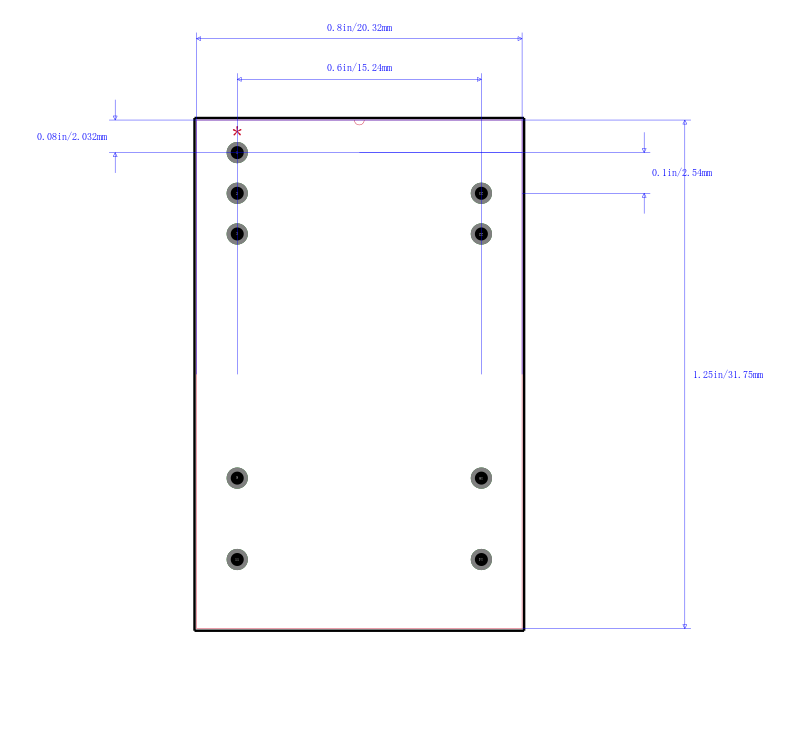

THD 12-2422WI封装图

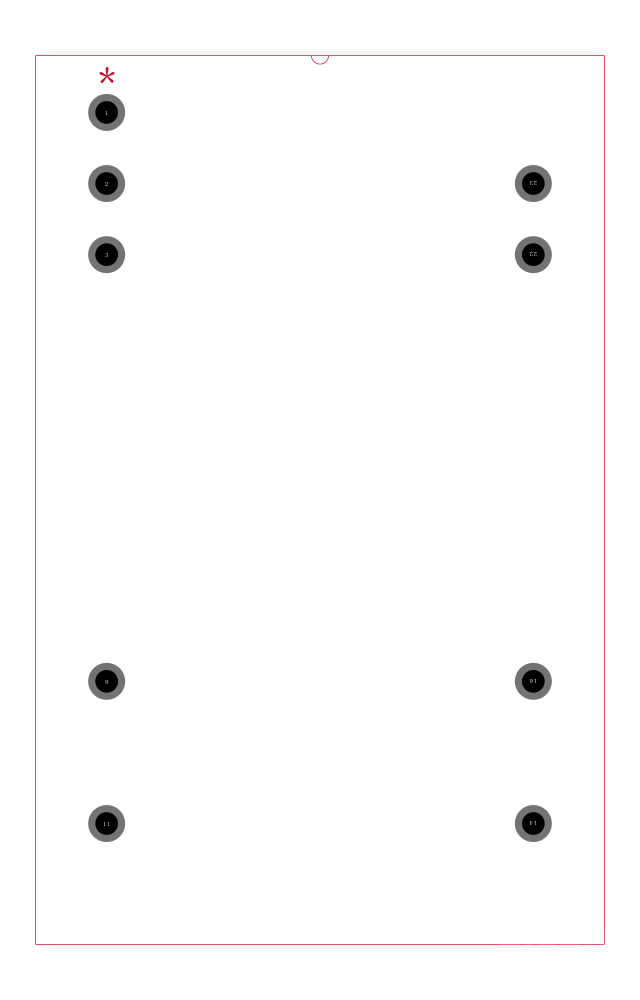

THD 12-2422WI封装焊盘图
在线购买THD 12-2422WI
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| THD 12-2422WI | Traco Electronic | TRACOPOWER THD 12-2422WI 直流/直流转换器, 隔离电路板安装, 金属外壳, 通孔安装, 12W, 12V, 500mA, -12V, 500mA | 搜索库存 |
替代型号THD 12-2422WI
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： THD 12-2422WI 品牌： Traco Electronic 封装： DIP-24 12V 500mA 12W | 当前型号 | TRACOPOWER THD 12-2422WI 直流/直流转换器, 隔离电路板安装, 金属外壳, 通孔安装, 12W, 12V, 500mA, -12V, 500mA | 当前型号 |
| 型号： JTF1224D12 品牌： XP Power 封装： DIP 12V 500mA 12W | 功能相似 | XP POWER JTF1224D12 直流/直流转换器, 隔离电路板安装, 4:1输入, 通孔安装, 12W, 12V, 500mA, -12V, 500mA | THD 12-2422WI和JTF1224D12的区别 |
| 型号： RP12-2412DA 品牌： RECOM Power 封装： DIP24 | 功能相似 | RECOM POWER RP12-2412DA 直流/直流转换器, 隔离电路板安装, 电源线, 通孔安装, 12W, 12V, 500mA, -12V, 500mA | THD 12-2422WI和RP12-2412DA的区别 |
