TLP2366TPL,E中文资料参数规格
技术参数
上升/下降时间 15 ns
输出电流 0.01 A
通道数 1
正向电压 1.61 V
耗散功率 0.06 W
上升时间 0.015 µs
隔离电压 3750 Vrms
正向电流 25 mA
击穿电压 5 V
正向电压Max 1.85 V
正向电流Max 25 mA
下降时间 0.015 µs
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 60 mW
电源电压 2.7V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOIC-6
外形尺寸
封装 SOIC-6
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
TLP2366TPL,E引脚图与封装图

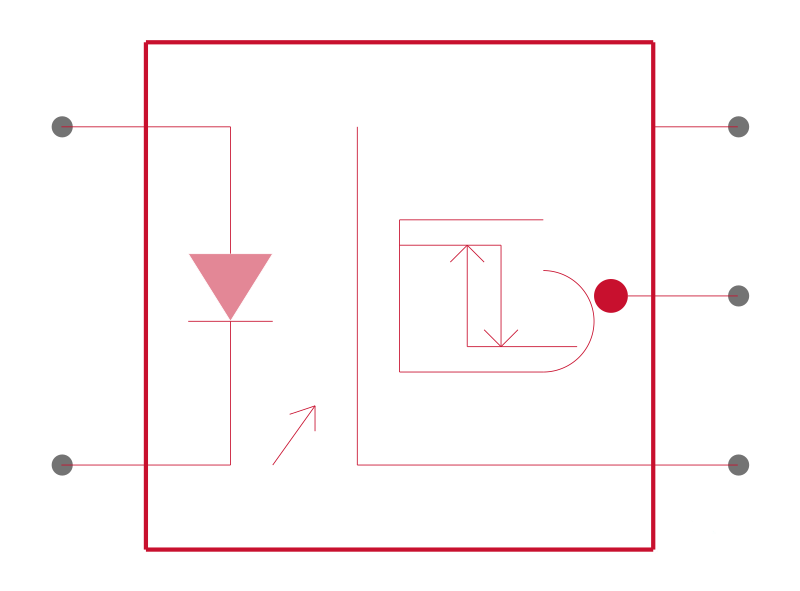

TLP2366TPL,E引脚图

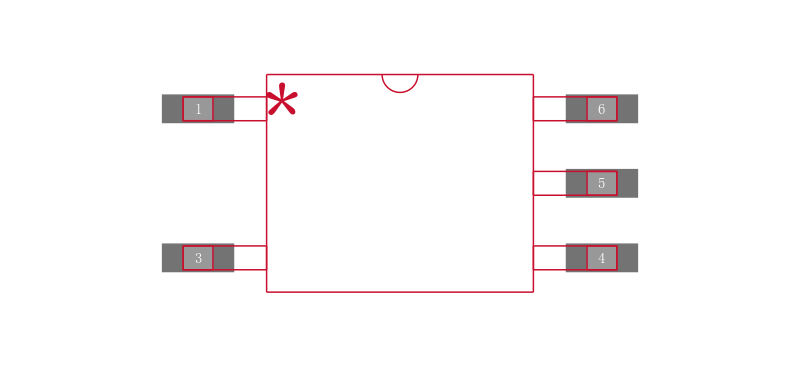

TLP2366TPL,E封装图

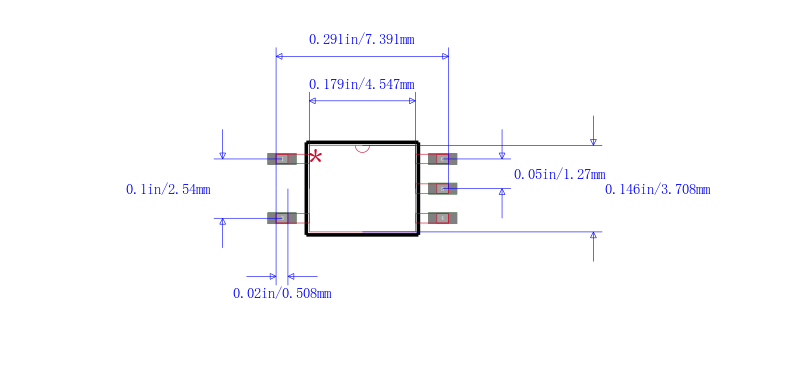

TLP2366TPL,E封装焊盘图
