TLP2301TPL,E
数据手册.pdf
Toshiba
东芝
电子元器件分类
TLP2301TPL,E中文资料参数规格
技术参数
通道数 1
正向电压 1.25 V
耗散功率 0.2 W
隔离电压 3750 Vrms
正向电流 50 mA
输出电压Max 40 V
输入电流Min 50 mA
击穿电压 5 V
正向电压Max 1.4 V
正向电流Max 50 mA
工作温度Max 125 ℃
工作温度Min -55 ℃
耗散功率Max 200 mW
封装参数
安装方式 Surface Mount
引脚数 4
封装 SO-6
外形尺寸
封装 SO-6
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
TLP2301TPL,E引脚图与封装图
TLP2301TPL,E引脚图

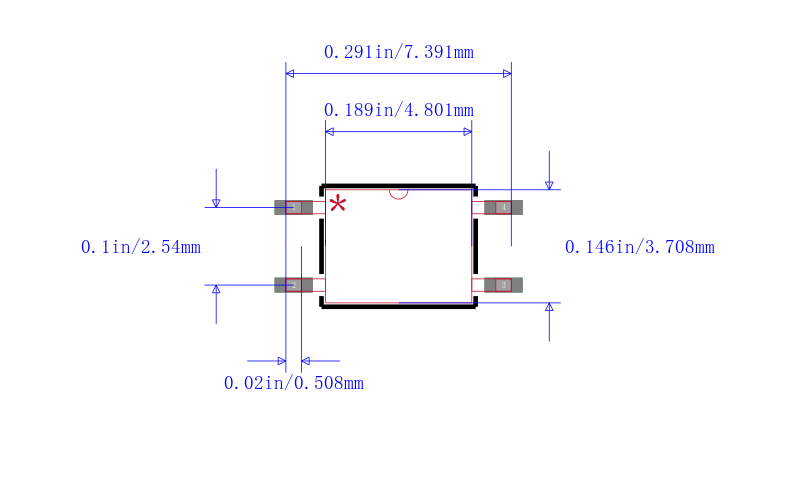

TLP2301TPL,E封装图

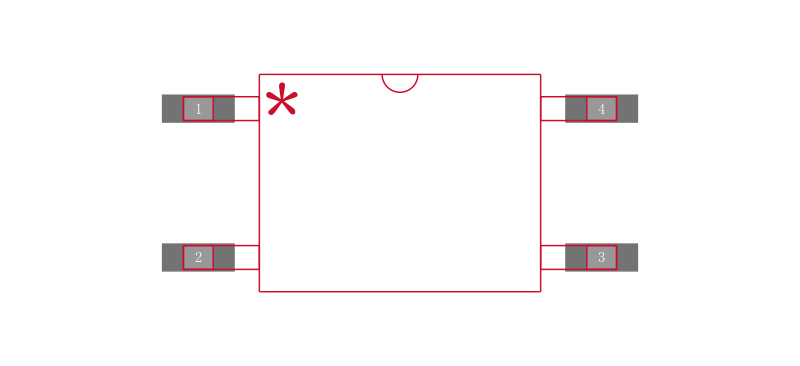

TLP2301TPL,E封装焊盘图
在线购买TLP2301TPL,E
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLP2301TPL,E | Toshiba 东芝 | 小电流、20Kbps高传输速率，性能远超TLP185/181 | 搜索库存 |
替代型号TLP2301TPL,E
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLP2301TPL,E 品牌： Toshiba 东芝 封装： 4pin | 当前型号 | 小电流、20Kbps高传输速率，性能远超TLP185/181 | 当前型号 |
| 型号： TLP2301E 品牌： 东芝 封装： 4pin | 类似代替 | Optocoupler DC-IN 1CH Transistor DC-OUT 4Pin SO | TLP2301TPL,E和TLP2301E的区别 |
