TMA 1515S

TMA 1515S

数据手册.pdf
Traco Electronic 电源器件

TRACOPOWER  TMA 1515S  直流/直流转换器 隔离式板载, SIP, 固定, 通孔安装, 1 W, 15 V, 65 mA

Traco 1W SIP 单/双输出未调节隔离直流-直流转换器 - TMV 系列

Traco Power TMA 系列是一系列微型隔离 1 W 直流/直流转换器，采用 SIP 封装。这些隔离转换器的 SMD 技术可以低成本为产品提供高性能。TME 直流-直流转换器仅需要 1.2 cm2 的板空间，可在很多空间要求严格的应用中提供理想解决方案，用于电路板级电源分配。

单列直插式 SIP 封装

单输出和双输出型号

输入/输出隔离 1’000 V 直流

效率高达 81%

工作温度范围 - 40°C 至 +85°C

工业标准引脚输出

100% 老化（8 小时）

无铅设计，符合 RoHS 标准


欧时:
### Traco 1W SIP 单/双输出未调节隔离直流-直流转换器 - TMV 系列Traco Power TMA 系列是一系列微型隔离 1 W 直流/直流转换器，采用 SIP 封装。 SMD technology 的这些隔离转换器可以低成本为产品提供高性能。TME 直流-直流转换器仅需要 1.2 cm2 板空间，可在很多空间要求严格的应用中提供理想解决方案，用于电路板级电源分配。单列直插式 SIP 封装 单输出和双输出型号 输入/输出隔离 1’000 V 直流 效率高达 81% 工作温度范围 - 40°C 至 +85°C 工业标准引脚输出 100% 老化（8 小时） 无铅设计，符合 RoHS 标准 ### Traco - SIP 1W 至 9W


Allied Electronics:
DC/DC Converter; Single Output; 15V@65mA; Input; 15VDC@+/-10%; TMA Series


Chip1Stop:
Module DC-DC 15VIN 1-OUT 15V 0.65A 1W 4-Pin SIP


Newark:
# TRACOPOWER  TMA 1515S  Isolated Board Mount DC/DC Converter, Fixed, 1 Output, 13.5 V, 16.5 V, 1 W, 15 V


TMA 1515S中文资料参数规格
技术参数

电源电压DC 15.0 V

额定功率 1 W

输出接口数 1

输入电压DC 13.5V ~ 16.5V

输出电压 15 V

输出电流 65 mA

易燃性等级 UL 94 V-0

输出功率 0.98 W

隔离电压 1000 VDC

输入电压DC Max 16.5 V

输入电压DC Min 13.5 v

输出电流Max 65 mA

输出功率Max 1 W

输入电压 13.5VDC ~ 16.5VDC

封装参数

安装方式 Through Hole

封装 SIP

外形尺寸

长度 19.5 mm

宽度 7.1 mm

高度 10.2 mm

封装 SIP

物理参数

重量 2.1 g

其他

包装方式 Tube

制造应用 电源管理, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

TMA 1515S引脚图与封装图

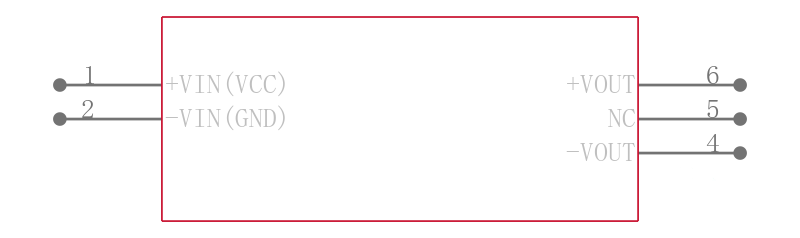

TMA 1515S引脚图

TMA 1515S引脚图

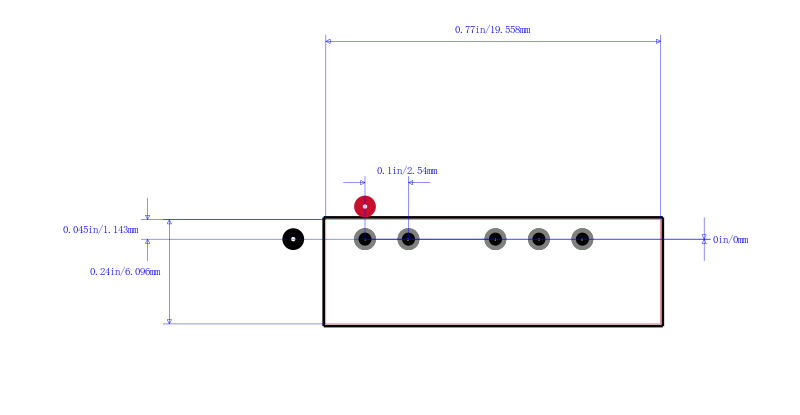

TMA 1515S封装图

TMA 1515S封装图

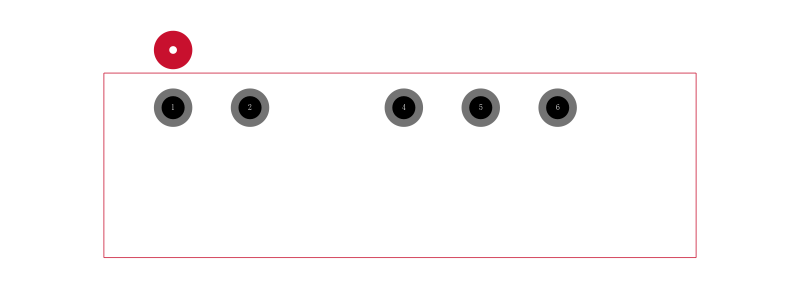

TMA 1515S封装焊盘图

TMA 1515S封装焊盘图

在线购买TMA 1515S
型号 制造商 描述 购买
TMA 1515S Traco Electronic TRACOPOWER  TMA 1515S  直流/直流转换器 隔离式板载, SIP, 固定, 通孔安装, 1 W, 15 V, 65 mA 搜索库存
替代型号TMA 1515S
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TMA 1515S

品牌： Traco Electronic

封装： SIP 15V 65mA 1W

当前型号

TRACOPOWER  TMA 1515S  直流/直流转换器 隔离式板载, SIP, 固定, 通孔安装, 1 W, 15 V, 65 mA

当前型号

型号： RP-1515S

品牌： RECOM Power

封装： SIP7 15V 66mA 1W

功能相似

Recom 1W SIP 单/双输出未调节隔离直流到直流转换器 - RP 系列Recom RP 系列尺寸紧凑，具有非常高的 5.2 kV 直流隔离。 直流/直流转换器经 EN-60601-1 认证，使其适用于医疗以及 IGBT 驱动器应用。工业标准引脚输出 可选择单输出和双输出 250V 交流额定值 5.2kV 直流隔离适用于电信和安全应用 采用 UL94V-0 封装材料 高效（80% 典型值） 短路保护 电容器输入滤波器 输入电压容差 | +/-10% ---|--- 输入滤波器 | 电容器类型 输出电压调节 | +/-5% 满载时的开关频率 | 88kHz（最大值），30kHz（最小值） 短路保护 | 1s ### 注在工作温度下额定值不会降低。### 标准符合 EN60950-1、UL609501-1、EN60601-1 ### Recom - SIL 0,5 W a 3 W

TMA 1515S和RP-1515S的区别

型号： NMV1515SAC

品牌： 村田

封装： SIP 15V 67mA 1W

功能相似

MURATA POWER SOLUTIONS  NMV1515SAC  直流/直流转换器 隔离式板载, 3kV隔离, SIP, 固定, 通孔安装, 1 W, 15 V, 67 mA

TMA 1515S和NMV1515SAC的区别
