TC4420MJA

TC4420MJA

数据手册.pdf
Microchip(微芯) 主动器件

TC4420系列 6A 18V最高电压 2.8Ohm 低边 非反相 MOSFET驱动器 CERDIP-8

低端 栅极驱动器 IC 非反相 8-CERDIP


欧时:
Microchip Technology, TC4420MJA


立创商城:
低边 MOSFET 灌:6A 拉:6A


得捷:
IC GATE DRVR LOW-SIDE 8CERDIP


艾睿:
Driver 6A 1-OUT Low Side Non-Inv Automotive 8-Pin CDIP Tube


Allied Electronics:
Microchip TC4420MJA, MOSFET Power Driver6A, 4.5 to 18V, Non-Inverting, 8-Pin CERDIP


Jameco:
VR


安富利:
MOSFET DRVR 6A 1-OUT Lo Side Non-Inv 8-Pin CDIP Tube


Chip1Stop:
MOSFET DRVR 6A 1-OUT Lo Side Non-Inv 8-Pin CDIP Tube


Verical:
Driver 6A 1-OUT Low Side Non-Inv Automotive 8-Pin CDIP Tube


Online Components:
Driver 6A 1-OUT Lo Side Non-Inv Automotive 8-Pin CDIP Tube


TC4420MJA中文资料参数规格
技术参数

电源电压DC 4.50V min

工作电压 4.5V ~ 18V

上升/下降时间 25 ns

输出接口数 1

供电电流 3.00 mA

针脚数 8

上升时间 60ns Max

下降时间 60ns Max

下降时间Max 35 ns

上升时间Max 35 ns

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 4.5V ~ 18V

电源电压Max 18 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 8

封装 CDIP-8

外形尺寸

长度 0.4 in

高度 0.175 in

封装 CDIP-8

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

TC4420MJA引脚图与封装图

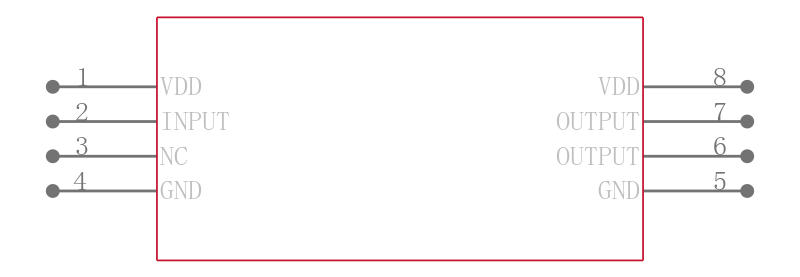

TC4420MJA引脚图

TC4420MJA引脚图

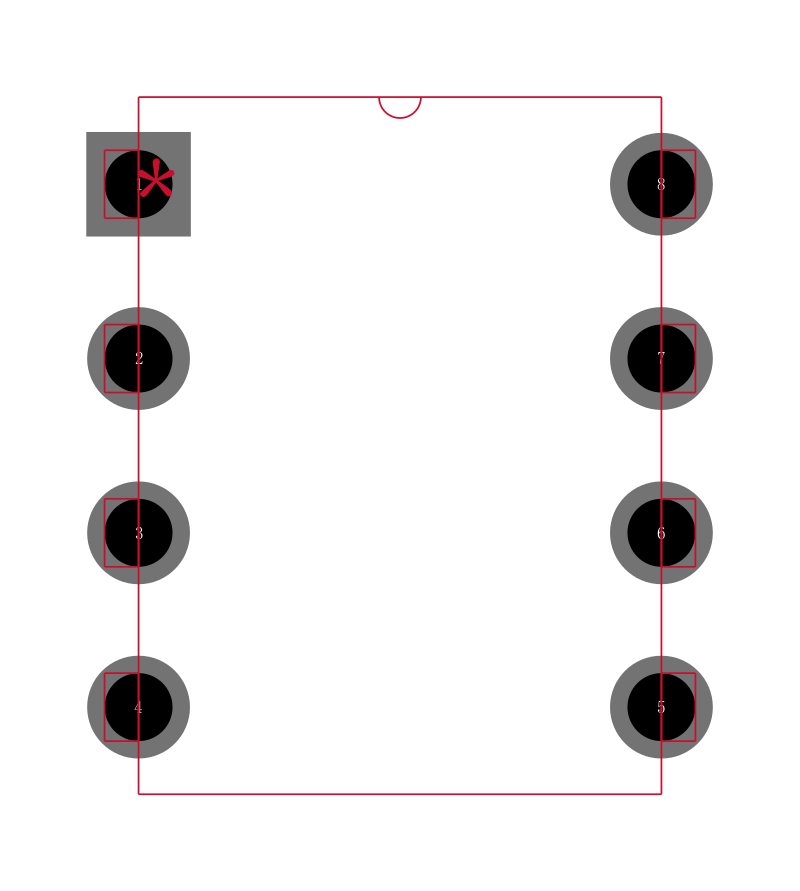

TC4420MJA封装图

TC4420MJA封装图

TC4420MJA封装焊盘图

TC4420MJA封装焊盘图

在线购买TC4420MJA
型号 制造商 描述 购买
TC4420MJA Microchip 微芯 TC4420系列 6A 18V最高电压 2.8Ohm 低边 非反相 MOSFET驱动器 CERDIP-8 搜索库存
替代型号TC4420MJA
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TC4420MJA

品牌： Microchip 微芯

封装： 8CERDIP 4.5V

当前型号

TC4420系列 6A 18V最高电压 2.8Ohm 低边 非反相 MOSFET驱动器 CERDIP-8

当前型号

型号： TC4420CPA

品牌： 微芯

封装： DIP 4.5V 6A 8Pin

类似代替

MICROCHIP  TC4420CPA  双功率芯片, 低压侧, 4.5V-18V电源, 6A输出, 55ns延迟, DIP-8

TC4420MJA和TC4420CPA的区别

型号： TC4420EPA

品牌： 微芯

封装： DIP 4.5V 6A 8Pin

类似代替

MICROCHIP  TC4420EPA  双路驱动器芯片, MOSFET, 低压侧, 4.5V-18V电源, 6A输出, 55ns延迟, DIP-8

TC4420MJA和TC4420EPA的区别

型号： TC4420VPA

品牌： 微芯

封装： PDIP 4.5V

类似代替

6A高速MOSFET驱动器 6A High-Speed MOSFET Drivers

TC4420MJA和TC4420VPA的区别
