TX24-100R-10ST-H1E
数据手册.pdfJAE Electronics(日本航空电子)
连接器与适配器
TX24-100R-10ST-H1E中文资料参数规格
技术参数
触点数 100
极性 Female
触点电镀 Gold, Gold over Nickel
额定电流 1.00 A
绝缘电阻 100 MΩ
排数 2
易燃性等级 UL 94 V-0
针脚数 100
封装参数
安装方式 Through Hole
引脚间距 1.27 mm
外形尺寸
长度 62.2 mm
宽度 8.00 mm
高度 10.3 mm
引脚间距 1.27 mm
物理参数
外壳颜色 Black
触点材质 Copper Alloy
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Tray
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TX24-100R-10ST-H1E引脚图与封装图

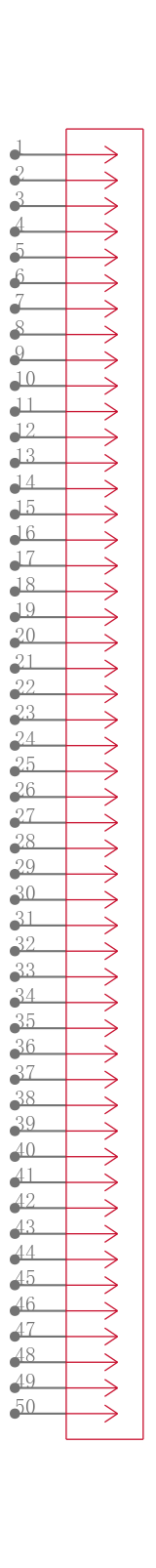

TX24-100R-10ST-H1E引脚图
TX24-100R-10ST-H1E封装图

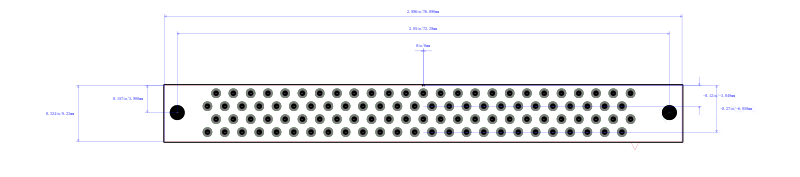

TX24-100R-10ST-H1E封装焊盘图
在线购买TX24-100R-10ST-H1E
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TX24-100R-10ST-H1E | JAE Electronics 日本航空电子 | 1.27mm Through Hole Board to Board Connectors 100P RECPT WITH HOOK THRU HOLE | 搜索库存 |
