TC4627COE

TC4627COE

数据手册.pdf
Microchip(微芯) 主动器件

与电压三倍功率CMOS驱动器 Power CMOS Drivers With Voltage Tripler

High-Side or Low-Side Gate Driver IC Non-Inverting 16-SOIC


得捷:
IC GATE DRVR HI/LOW SIDE 16SOIC


立创商城:
低边 高边 MOSFET 灌:1.5A 拉:1.5A


艾睿:
Driver 1.5A 1-OUT High Side/Low Side Non-Inv 16-Pin SOIC W Tube


Allied Electronics:
1.5A MOSFET Drvr W/Boost, N-Inv


安富利:
MOSFET DRVR 1.5A 1-OUT Hi/Lo Side Non-Inv 16-Pin SOIC W Tube


Chip1Stop:
Driver 1.5A 1-OUT Hi/Lo Side Non-Inv 16-Pin SOIC W Tube


TME:
Driver; voltage booster, MOSFET gate driver; 1.5A; Channels:1


Win Source:
IC MOSFET DRIVER 1.5A 16SOIC


TC4627COE中文资料参数规格
技术参数

电源电压DC 4.00V min

工作电压 4V ~ 6V

上升/下降时间 33ns, 27ns

输出接口数 1

输出电流 1.5 A

供电电流 2.50 mA

通道数 1

耗散功率 760 mW

下降时间Max 35 ns

上升时间Max 40 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 760 mW

电源电压 4V ~ 6V

电源电压Max 6 V

电源电压Min 4 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TC4627COE引脚图与封装图

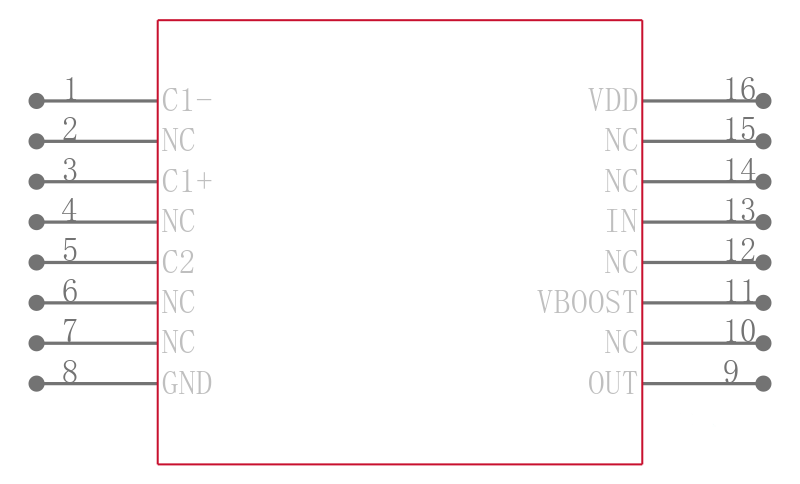

TC4627COE引脚图

TC4627COE引脚图

TC4627COE封装图

TC4627COE封装图

TC4627COE封装焊盘图

TC4627COE封装焊盘图

在线购买TC4627COE
型号 制造商 描述 购买
TC4627COE Microchip 微芯 与电压三倍功率CMOS驱动器 Power CMOS Drivers With Voltage Tripler 搜索库存
替代型号TC4627COE
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TC4627COE

品牌： Microchip 微芯

封装： SOIC-16 4V 16Pin

当前型号

与电压三倍功率CMOS驱动器 Power CMOS Drivers With Voltage Tripler

当前型号

型号： TC4627COE713

品牌： 微芯

封装： Surface 4V 16Pin

完全替代

低边 高边 MOSFET 灌:1.5A 拉:1.5A

TC4627COE和TC4627COE713的区别

型号： TC4627EOE

品牌： 微芯

封装： SOIC 4V 16Pin

类似代替

TC4626/4627 MOSFET Drivers### MOSFET 和 IGBT 驱动器，Microchip

TC4627COE和TC4627EOE的区别

型号： TC4627EOE713

品牌： 微芯

封装： SOIC-16 6V 16Pin

类似代替

低边 高边 MOSFET 灌:1.5A 拉:1.5A

TC4627COE和TC4627EOE713的区别
