TPS76750QPWPG4
TI
德州仪器
主动器件
TPS76750QPWPG4中文资料参数规格
技术参数
输出接口数 1
输出电压 5 V
输出电流 1 A
耗散功率 7.2 W
静态电流 80.0 µA
输出电容类型 Ceramic
跌落电压 230 mV
调节输出数 1
输入电压Max 10 V
输入电压Min 2.7 V
输出电流Max 1 A
工作温度Max 125 ℃
工作温度Min 40 ℃
耗散功率Max 7200 mW
精度 ±2 %
输入电压 ≤10 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 HTSSOP-20
外形尺寸
长度 6.5 mm
宽度 4.4 mm
高度 1.15 mm
封装 HTSSOP-20
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS76750QPWPG4引脚图与封装图

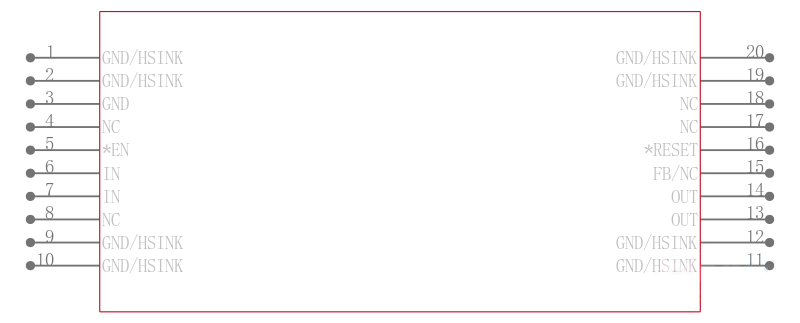

TPS76750QPWPG4引脚图

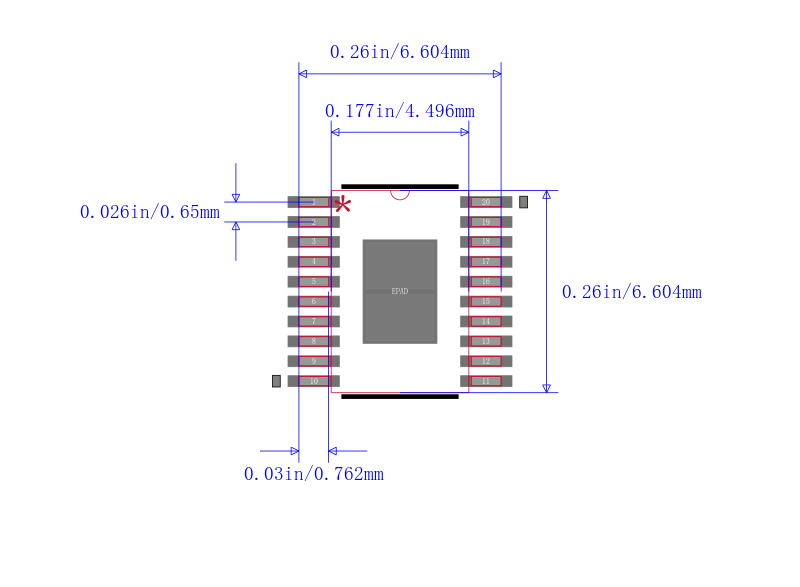

TPS76750QPWPG4封装图

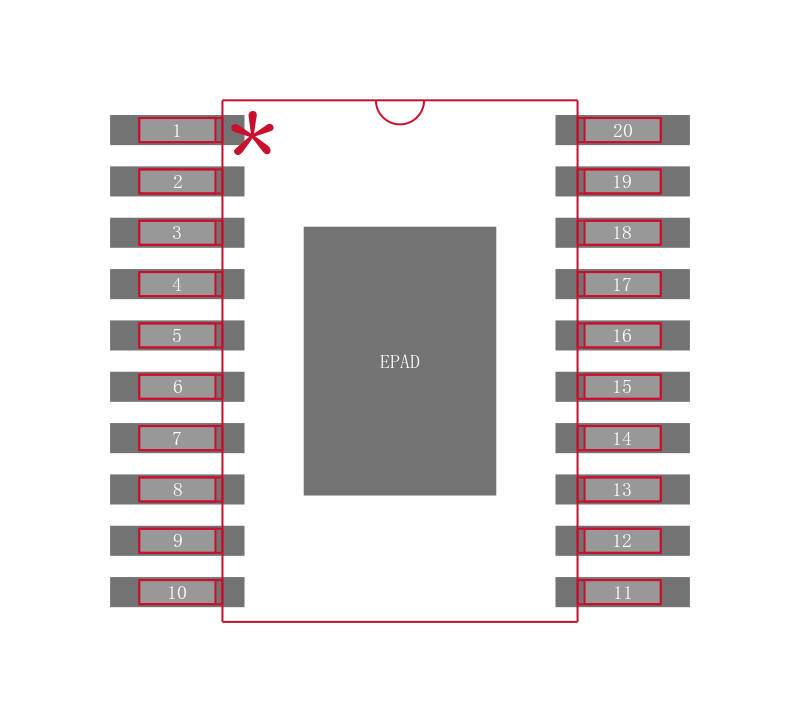

TPS76750QPWPG4封装焊盘图
