TPS77525DG4
TI
德州仪器
主动器件
TPS77525DG4中文资料参数规格
技术参数
输出接口数 1
输出电压 2.5 V
输出电流 500 mA
耗散功率 0.904 W
静态电流 80.0 µA
输出电容类型 Tantalum
跌落电压 169 mV
调节输出数 1
输入电压Max 10 V
输入电压Min 2.7 V
工作温度Max 125 ℃
工作温度Min -40 ℃
输入电压 2.7V ~ 10V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
长度 4.9 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS77525DG4引脚图与封装图

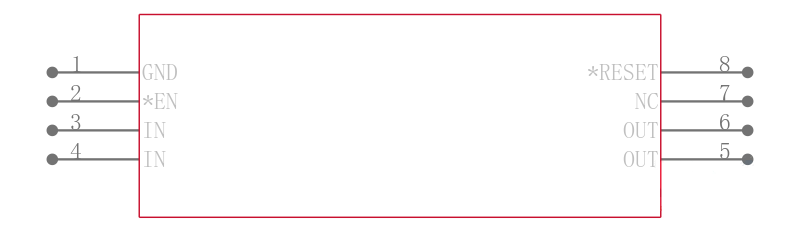

TPS77525DG4引脚图
TPS77525DG4封装图
TPS77525DG4封装焊盘图
