TV15C780JB-HF
数据手册.pdf
Comchip Technology
上华科技
分立器件
TV15C780JB-HF中文资料参数规格
技术参数
工作电压 78 V
击穿电压 86.7 V
耗散功率 6.5 W
钳位电压 126 V
最大反向电压（Vrrm） 78V
测试电流 1 mA
脉冲峰值功率 1500 W
最小反向击穿电压 86.7 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AB-2
外形尺寸
高度 2.33 mm
封装 DO-214AB-2
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TV15C780JB-HF引脚图与封装图

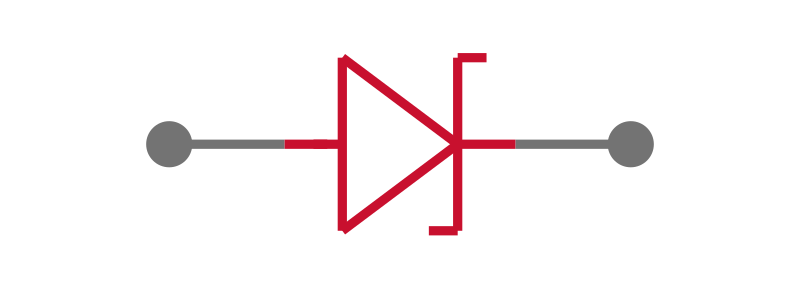

TV15C780JB-HF引脚图

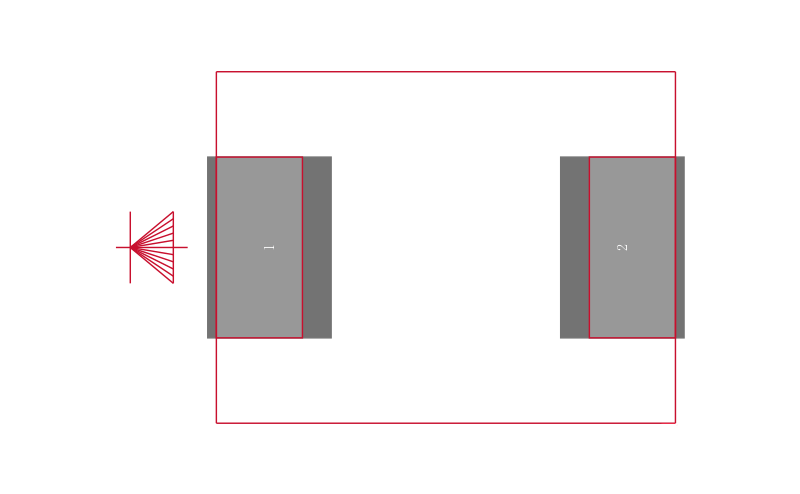

TV15C780JB-HF封装图

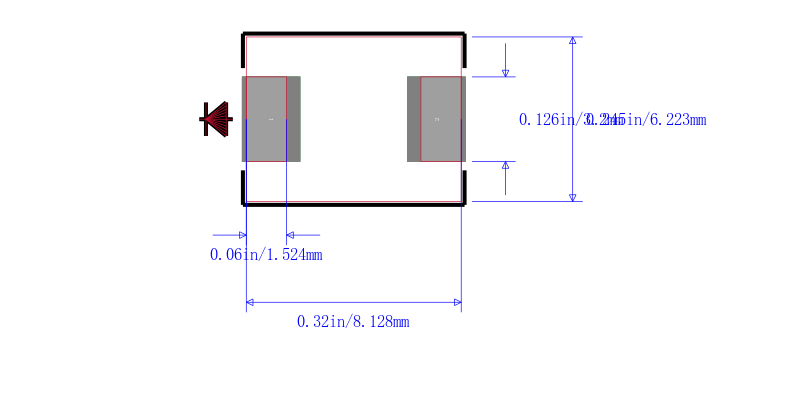

TV15C780JB-HF封装焊盘图
在线购买TV15C780JB-HF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TV15C780JB-HF | Comchip Technology 上华科技 | ESD 抑制器/TVS 二极管 TVS DIODE 78VWM 126VC DO214AB SMC | 搜索库存 |
替代型号TV15C780JB-HF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TV15C780JB-HF 品牌： Comchip Technology 上华科技 封装： DO-214 | 当前型号 | ESD 抑制器/TVS 二极管 TVS DIODE 78VWM 126VC DO214AB SMC | 当前型号 |
| 型号： ATV15C780JB-HF 品牌： 上华科技 封装： DO-214 | 完全替代 | Diode TVS Single Bi-Dir 78V 1.5kW Automotive 2Pin SMC T/R | TV15C780JB-HF和ATV15C780JB-HF的区别 |
| 型号： TV15C780JB-G 品牌： 上华科技 封装： DO-214 | 完全替代 | TVS 1500W 78V BIDIRECT 5% SMC | TV15C780JB-HF和TV15C780JB-G的区别 |
