TC4451VMF

TC4451VMF

数据手册.pdf
Microchip(微芯) 主动器件

TC4451/4452 MOSFET 驱动器### MOSFET 和 IGBT 驱动器，Microchip

TC4451/4452 MOSFET 驱动器


得捷:
IC GATE DRVR LOW-SIDE 8DFN


立创商城:
低边 IGBT MOSFET 灌:13A 拉:13A


欧时:
Microchip TC4451VMF MOSFET 功率驱动器, 13A, 4.5 → 18 V电源, 8引脚 DFN封装


贸泽:
门驱动器 12A Sngl MOSFET Drvr


艾睿:
Driver 13A 1-OUT Low Side Inv Automotive 8-Pin DFN-S EP Tube


Allied Electronics:
Microchip TC4451VMF, MOSFET Power Driver 13A, 4.5 to 18 V, Inverting, 8-Pin DFN


安富利:
MOSFET DRVR 13A 1-OUT Lo Side Inv 8-Pin DFN-S EP Tube


Chip1Stop:
Driver 13A 1-OUT Lo Side Inv Automotive 8-Pin DFN-S EP Tube


TC4451VMF中文资料参数规格
技术参数

电源电压DC 4.50V min

上升/下降时间 30ns, 32ns

输出接口数 1

输出电流 2.6 A

上升时间 30 ns

下降时间 32 ns

下降时间Max 40 ns

上升时间Max 40 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 8

封装 DFN-8

外形尺寸

长度 5.05 mm

宽度 6.05 mm

高度 0.95 mm

封装 DFN-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TC4451VMF引脚图与封装图

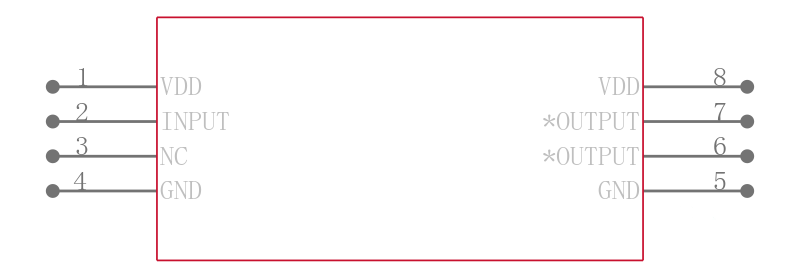

TC4451VMF引脚图

TC4451VMF引脚图

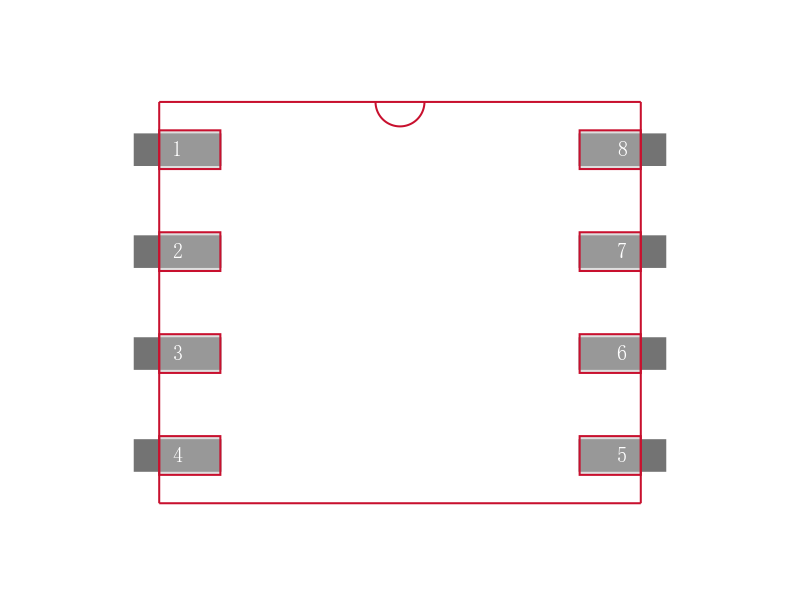

TC4451VMF封装图

TC4451VMF封装图

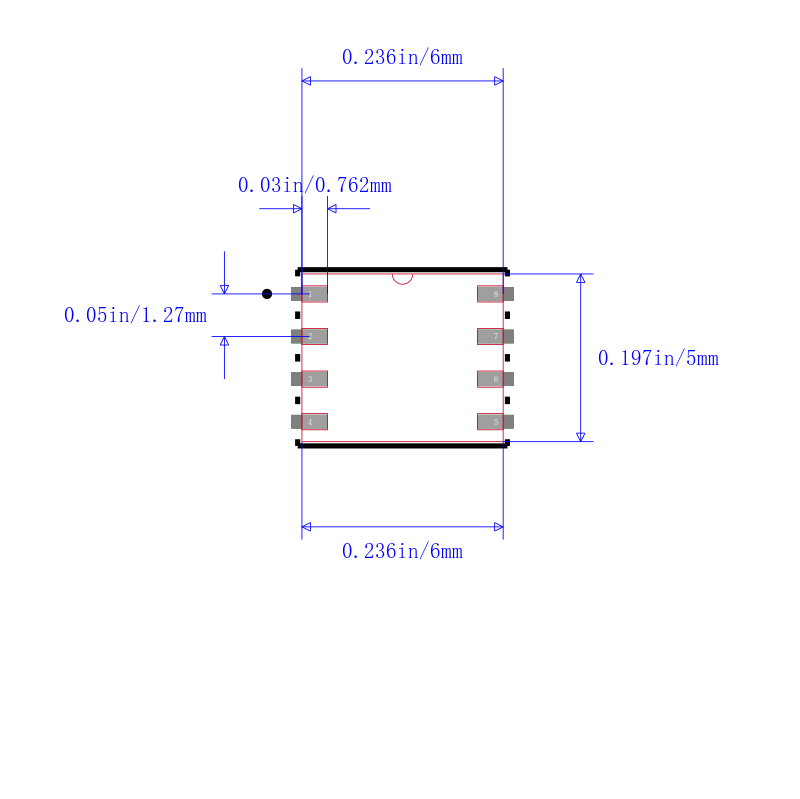

TC4451VMF封装焊盘图

TC4451VMF封装焊盘图

在线购买TC4451VMF
型号 制造商 描述 购买
TC4451VMF Microchip 微芯 TC4451/4452 MOSFET 驱动器 ### MOSFET 和 IGBT 驱动器，Microchip 搜索库存
替代型号TC4451VMF
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TC4451VMF

品牌： Microchip 微芯

封装： DFN-8 4.5V

当前型号

TC4451/4452 MOSFET 驱动器### MOSFET 和 IGBT 驱动器，Microchip

当前型号

型号： TC4451VMF713

品牌： 微芯

封装： Surface 4.5V

完全替代

12A高速MOSFET驱动器 12A High-Speed MOSFET Drivers

TC4451VMF和TC4451VMF713的区别

型号： TC4422AVOA

品牌： 微芯

封装： SOIC 4.5V 9A 8Pin

类似代替

MICROCHIP  TC4422AVOA  双路驱动器芯片, MOSFET, 驱动器, 低压侧, 4.5V-18V电源, 10A输出, 42ns延迟, SOIC-8

TC4451VMF和TC4422AVOA的区别

型号： TC4420EOA

品牌： 微芯

封装： SOIC 4.5V 6A 8Pin

类似代替

MICROCHIP  TC4420EOA  双功率驱动器, 低压侧, 4.5V-18V电源, 6A输出, 55ns延迟, SOIC-8

TC4451VMF和TC4420EOA的区别
