TC4423COE

TC4423COE

数据手册.pdf
Microchip(微芯) 主动器件

3A双高速功率MOSFET驱动器 3A Dual High-Speed Power MOSFET Drivers

低端 栅极驱动器 IC 反相 16-SOIC


得捷:
IC GATE DRVR LOW-SIDE 16SOIC


立创商城:
低边 MOSFET 灌:3A 拉:3A


贸泽:
Gate Drivers 3A Dual


艾睿:
Driver 3A 2-OUT Low Side Inv 16-Pin SOIC W Tube


Allied Electronics:
MOSFET Driver 3A Dual High-Speed SOIC16


安富利:
MOSFET DRVR 3A 2-OUT Lo Side Inv 16-Pin SOIC W Tube


Chip1Stop:
Driver 3A 2-OUT Lo Side Inv 16-Pin SOIC W Tube


TME:
Driver; MOSFET gate driver; 3A; Channels:2; 4.5÷18V; SO16


Verical:
Driver 3A 2-OUT Low Side Inv 16-Pin SOIC W Tube


TC4423COE中文资料参数规格
技术参数

电源电压DC 4.50V min

工作电压 4.5V ~ 18V

上升/下降时间 23ns, 25ns

输出接口数 2

输出电流 3 A

供电电流 2.50 mA

通道数 2

耗散功率 470 mW

上升时间 35 ns

下降时间 35 ns

下降时间Max 35 ns

上升时间Max 35 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 470 mW

电源电压 4.5V ~ 18V

电源电压Max 18 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TC4423COE引脚图与封装图

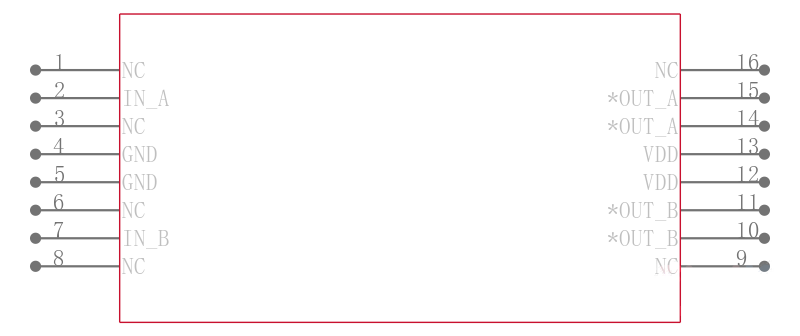

TC4423COE引脚图

TC4423COE引脚图

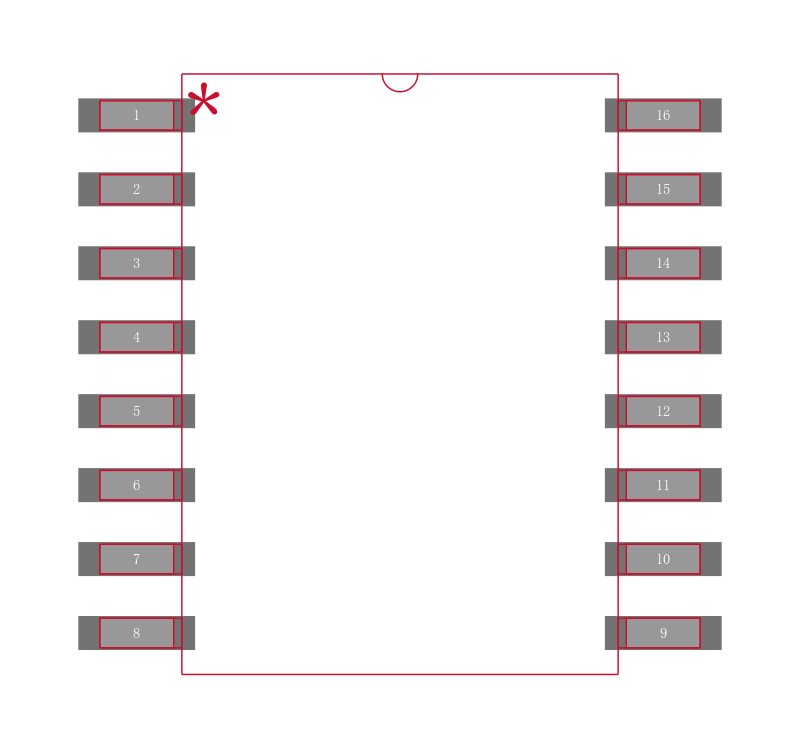

TC4423COE封装图

TC4423COE封装图

TC4423COE封装焊盘图

TC4423COE封装焊盘图

在线购买TC4423COE
型号 制造商 描述 购买
TC4423COE Microchip 微芯 3A双高速功率MOSFET驱动器 3A Dual High-Speed Power MOSFET Drivers 搜索库存
替代型号TC4423COE
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TC4423COE

品牌： Microchip 微芯

封装： SOIC 4.5V 16Pin

当前型号

3A双高速功率MOSFET驱动器 3A Dual High-Speed Power MOSFET Drivers

当前型号

型号： TC4423COE713

品牌： 微芯

封装： 16SOIC 4.5V 16Pin

完全替代

TC4423C系列 3A 18V最高电压 5Ohm 低边 反相 MOSFET驱动器-SOIC-16

TC4423COE和TC4423COE713的区别

型号： TC4423EOE713

品牌： 微芯

封装： 16SOIC 4.5V 16Pin

类似代替

TC4423系列 3A 18V最高电压 3.5Ohm 双通道 低边 反相 MOSFET驱动器 SOIC-16

TC4423COE和TC4423EOE713的区别

型号： TC4423EOE

品牌： 微芯

封装： SOIC-16 4.5V 16Pin

类似代替

3A双高速功率MOSFET驱动器 3A Dual High-Speed Power MOSFET Drivers

TC4423COE和TC4423EOE的区别
