TSL1315RA-100K5R1-PF

TDK(东电化) 被动器件

Inductor Power Wirewound 10uH 10% 1kHz 90Q-Factor 5.1A 23mOhm DCR RDL Ammo

无屏蔽 - 器 23 毫欧最大径向，垂直圆柱

得捷:
FIXED IND 10UH 5.1A 23 MOHM TH

艾睿:
Inductor Power Wirewound 10uH 10% 1KHz 90Q-Factor 5.1A 23mOhm DCR RDL Ammo

TSL1315RA-100K5R1-PF中文资料参数规格

技术参数

额定电流 5.1 A

容差 ±10 %

电感 10 µH

自谐频率 19 MHz

测试频率 1 kHz

电阻DC） ≤23 mΩ

工作温度Max 85 ℃

工作温度Min -40 ℃

电阻DC Max 0.023 Ω

封装参数

安装方式 Through Hole

封装 Radial

外形尺寸

高度 17 mm

封装 Radial

物理参数

工作温度 -20℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TSL1315RA-100K5R1-PF引脚图与封装图

TSL1315RA-100K5R1-PF引脚图

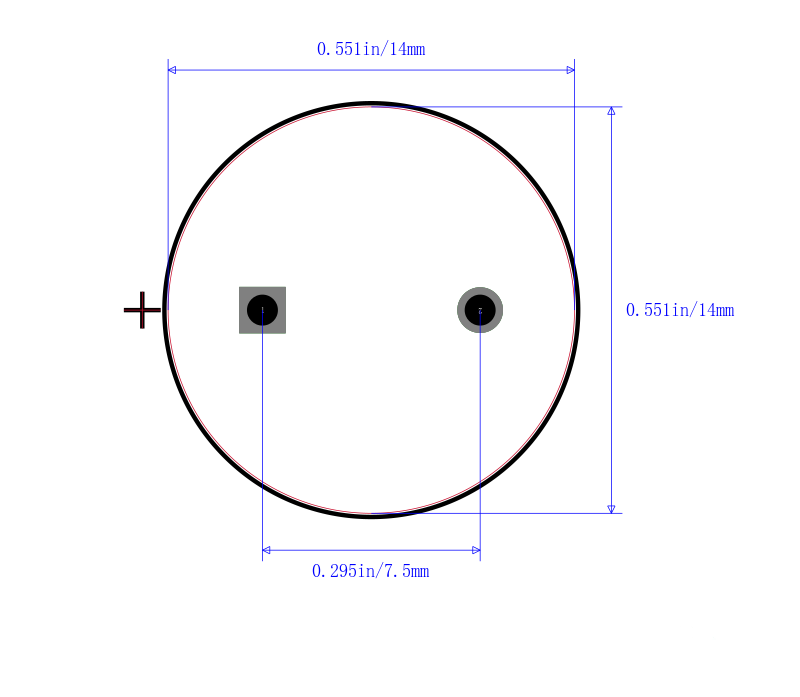

TSL1315RA-100K5R1-PF封装图

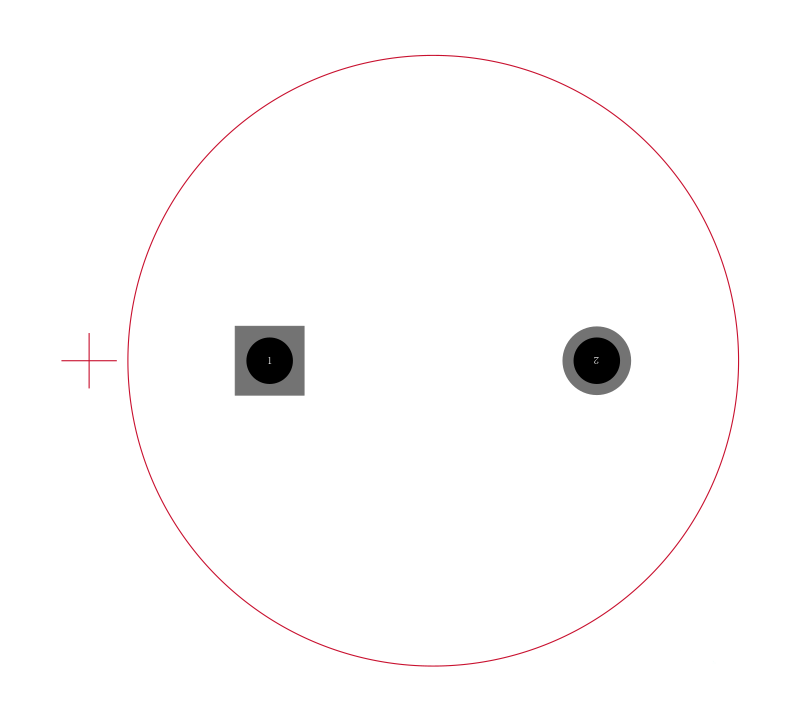

TSL1315RA-100K5R1-PF封装焊盘图
