TV04A700JB-G
数据手册.pdf
Comchip Technology
上华科技
分立器件
TV04A700JB-G中文资料参数规格
技术参数
工作电压 3.5 V
击穿电压 77.8 V
耗散功率 1 W
钳位电压 113 V
最大反向电压（Vrrm） 70V
测试电流 1 mA
脉冲峰值功率 400 W
最小反向击穿电压 77.8 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 150 ℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AC-2
外形尺寸
封装 DO-214AC-2
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TV04A700JB-G引脚图与封装图

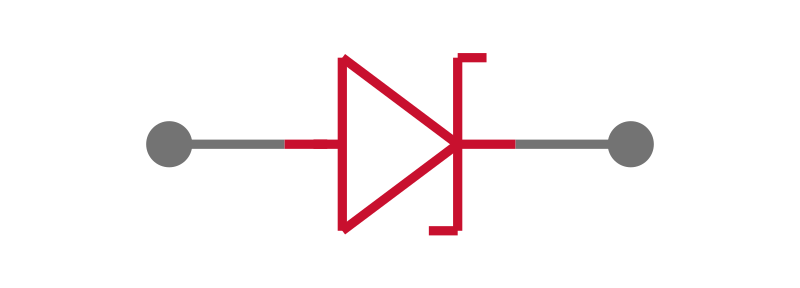

TV04A700JB-G引脚图

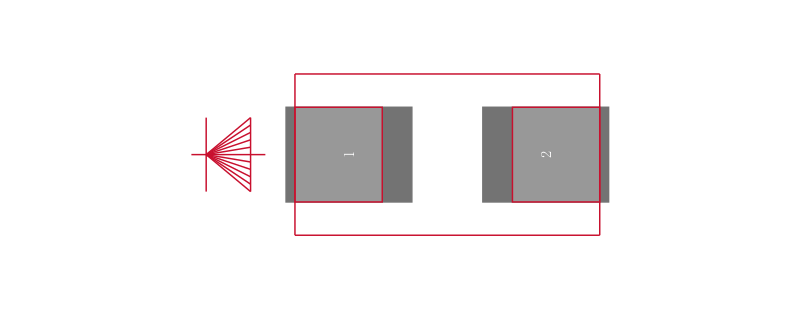

TV04A700JB-G封装图

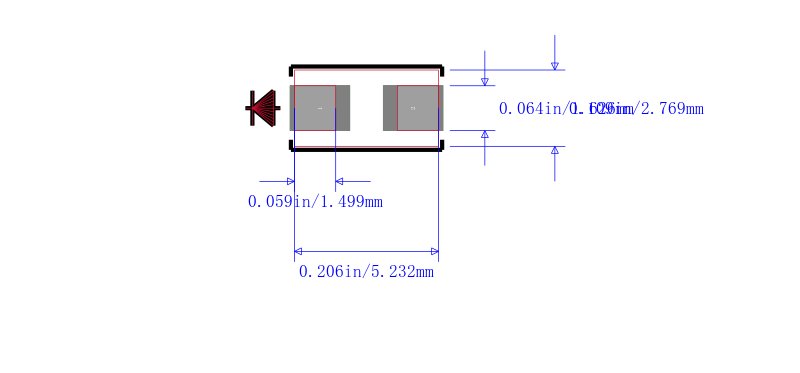

TV04A700JB-G封装焊盘图
在线购买TV04A700JB-G
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TV04A700JB-G | Comchip Technology 上华科技 | ESD 抑制器/TVS 二极管 TVS 400W 70V | 搜索库存 |
替代型号TV04A700JB-G
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TV04A700JB-G 品牌： Comchip Technology 上华科技 封装： DO-214 | 当前型号 | ESD 抑制器/TVS 二极管 TVS 400W 70V | 当前型号 |
| 型号： ATV04A700JB-HF 品牌： 上华科技 封装： DO-214 | 功能相似 | Diode TVS Single Bi-Dir 70V 400W Automotive 2Pin SMA T/R | TV04A700JB-G和ATV04A700JB-HF的区别 |
