TC4423EPA

Microchip(微芯) 主动器件

3A双高速功率MOSFET驱动器 3A Dual High-Speed Power MOSFET Drivers

低端栅极驱动器 IC 反相 8-PDIP

得捷:
IC GATE DRVR LOW-SIDE 8DIP

立创商城:
TC4423EPA

贸泽:
门驱动器 3A Dual

艾睿:
Driver 3A 2-OUT Lo Side Inv 8-Pin PDIP Tube

安富利:
MOSFET DRVR 3A 2-OUT Lo Side Inv 8-Pin PDIP Tube

Chip1Stop:
Driver 3A 2-OUT Low Side Inv 8-Pin PDIP Tube

TC4423EPA中文资料参数规格

技术参数

电源电压DC 4.50V min

上升/下降时间 23ns, 25ns

输出接口数 2

供电电流 2.50 mA

耗散功率 730 mW

上升时间 35 ns

下降时间 35 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 730 mW

电源电压 4.5V ~ 18V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

封装 PDIP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TC4423EPA引脚图与封装图

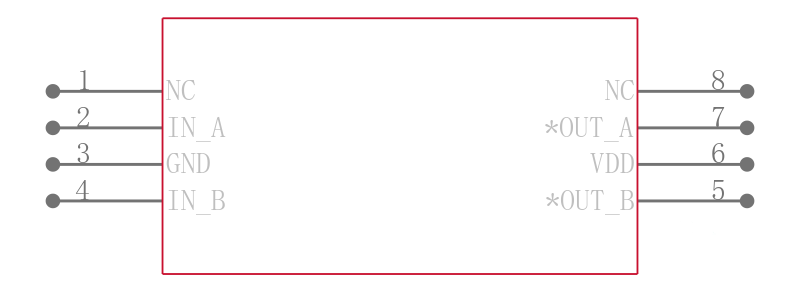

TC4423EPA引脚图

TC4423EPA封装图

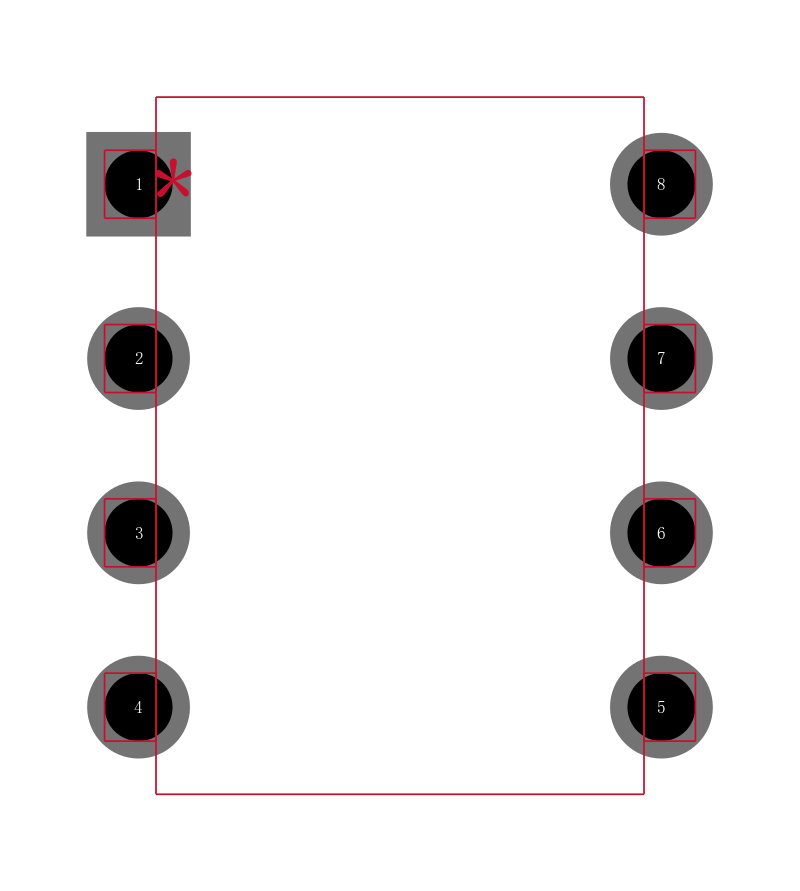

TC4423EPA封装焊盘图

在线购买TC4423EPA

型号	制造商	描述	购买
TC4423EPA	Microchip 微芯	3A双高速功率MOSFET驱动器 3A Dual High-Speed Power MOSFET Drivers	搜索库存

替代型号TC4423EPA

型号/品牌/封装	代替类型	描述	替代型号对比
型号： TC4423EPA 品牌： Microchip 微芯封装： 8PDIP 4.5V 8Pin	当前型号	3A双高速功率MOSFET驱动器 3A Dual High-Speed Power MOSFET Drivers	当前型号
型号： TC4424EPA 品牌：微芯封装： DIP 4.5V 3A 8Pin	完全替代	MICROCHIP TC4424EPA 双功率芯片, 低压侧, 4.5V-18V电源, 3A输出, 38ns延迟, DIP-8	TC4423EPA和TC4424EPA的区别
型号： TC4424CPA 品牌：微芯封装： DIP 4.5V 3A 8Pin	类似代替	MICROCHIP TC4424CPA 双路驱动器芯片, MOSFET, 驱动器, 低压侧, 4.5V-18V电源, 3A输出, 38ns延迟, DIP-8	TC4423EPA和TC4424CPA的区别
型号： TC4424AVPA 品牌：微芯封装： 8PDIP 4.5V 3A 8Pin	类似代替	MICROCHIP TC4424AVPA 双路驱动器, MOSFET, 低压侧, 4.5V-18V电源, 4.5A输出, 41ns延迟, DIP-8	TC4423EPA和TC4424AVPA的区别
