TPS62401DRCTG4
TI
德州仪器
主动器件
TPS62401DRCTG4中文资料参数规格
技术参数
频率 2.25 MHz
输出接口数 2
输出电压 1.80 V
输出电流 400mA, 600mA
针脚数 10
静态电流 32.0 µA
调节输出数 2
开关频率 2.5 MHz
过温保护 No
拓扑结构 Buck
输入电压Max 6 V
输入电压Min 2.5 V
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 2.5V ~ 6V
封装参数
安装方式 Surface Mount
引脚数 10
封装 VSON EP-10
外形尺寸
封装 VSON EP-10
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
TPS62401DRCTG4引脚图与封装图

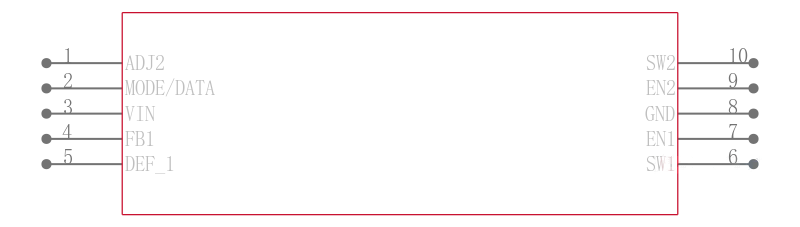

TPS62401DRCTG4引脚图

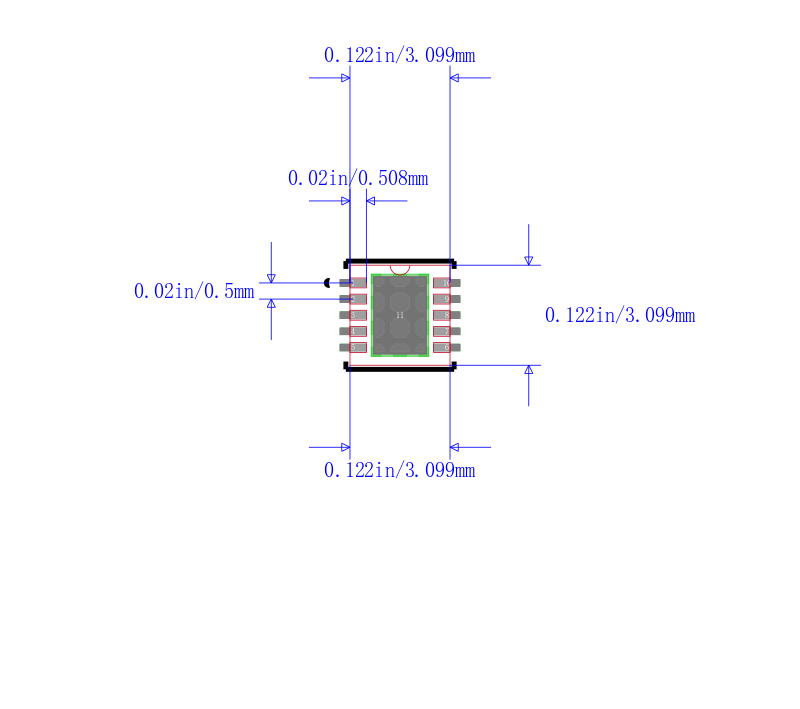

TPS62401DRCTG4封装图

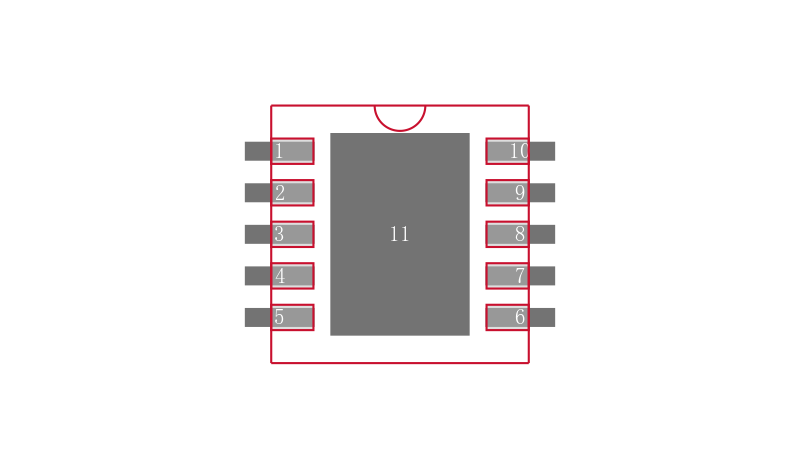

TPS62401DRCTG4封装焊盘图
在线购买TPS62401DRCTG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS62401DRCTG4 | TI 德州仪器 | TEXAS INSTRUMENTS TPS62401DRCTG4 芯片, 双降压转换器 | 搜索库存 |
替代型号TPS62401DRCTG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS62401DRCTG4 品牌： TI 德州仪器 封装： SON 1.8V 10Pin | 当前型号 | TEXAS INSTRUMENTS TPS62401DRCTG4 芯片, 双降压转换器 | 当前型号 |
| 型号： TPS62401DRCRG4 品牌： 德州仪器 封装： 10-VFDFN 1.8V 10Pin | 类似代替 | 2.25MHz的400毫安/ 600毫安双路降压型转换器在小型3x3mm的QFN封装 2.25MHz 400mA/600mA Dual Step-Down Converter In Small 3x3mm QFN Package | TPS62401DRCTG4和TPS62401DRCRG4的区别 |
| 型号： TPS62401DRCR 品牌： 德州仪器 封装： 10VSON 1.8V 10Pin | 类似代替 | 2.25MHz的400毫安/ 600毫安双路降压型转换器在小型3x3mm的QFN封装 2.25MHz 400mA/600mA Dual Step-Down Converter In Small 3x3mm QFN Package | TPS62401DRCTG4和TPS62401DRCR的区别 |
