TC4423AVMF713

Microchip(微芯) 主动器件

门驱动器 3A Dual MOSFET Drvr

Low-Side Gate Driver IC Inverting 8-DFN-S 6x5

得捷:
IC GATE DRVR LOW-SIDE 8DFN

立创商城:
低边 MOSFET 灌:4.5A 拉:4.5A

贸泽:
门驱动器 3A Dual MOSFET Drvr

艾睿:
Driver 4.5A 2-OUT Lo Side Inv Automotive 8-Pin DFN-S EP T/R

Allied Electronics:
IC MOSFET DVR 3A DUAL HS 8DFN

安富利:
MOSFET DRVR 4.5A 2-OUT Lo Side Inv 8-Pin DFN-S EP T/R

TC4423AVMF713中文资料参数规格

技术参数

电源电压DC 4.50V min

上升/下降时间 12 ns

输出接口数 2

上升时间 21 ns

下降时间 21 ns

下降时间Max 21 ns

上升时间Max 21 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 8

封装 DFN-8

外形尺寸

封装 DFN-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TC4423AVMF713引脚图与封装图

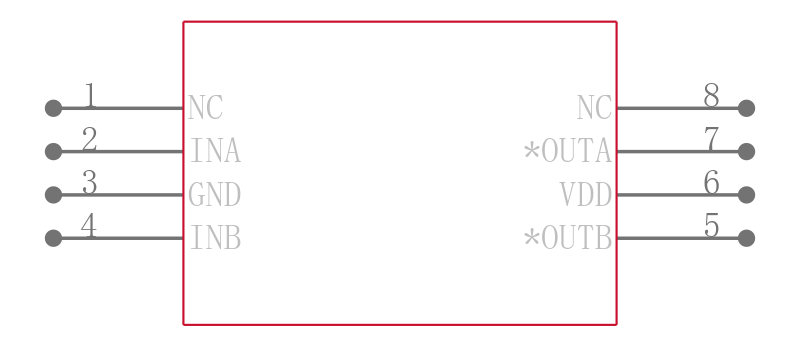

TC4423AVMF713引脚图

TC4423AVMF713封装图

TC4423AVMF713封装焊盘图

在线购买TC4423AVMF713

型号	制造商	描述	购买
TC4423AVMF713	Microchip 微芯	门驱动器 3A Dual MOSFET Drvr	搜索库存

替代型号TC4423AVMF713

型号/品牌/封装	代替类型	描述	替代型号对比
型号： TC4423AVMF713 品牌： Microchip 微芯封装： DFN-8 4.5V	当前型号	门驱动器 3A Dual MOSFET Drvr	当前型号
型号： TC4423AVOA 品牌：微芯封装： SOIC 4.5V 8Pin	完全替代	MICROCHIP TC4423AVOA 驱动器, MOSFET, 低压侧, 4.5V-18V电源, 4.5A输出, 41ns延迟, SOIC-8	TC4423AVMF713和TC4423AVOA的区别
型号： TC4423AVOA713 品牌：微芯封装： SOIC-8 4.5V 8Pin	完全替代	低边 MOSFET 灌:4.5A 拉:4.5A	TC4423AVMF713和TC4423AVOA713的区别
型号： TC4423AVMF 品牌：微芯封装： DFN-8 4.5V	完全替代	低边 MOSFET 灌:4.5A 拉:4.5A	TC4423AVMF713和TC4423AVMF的区别
