TC4423AVMF

TC4423AVMF

数据手册.pdf
Microchip(微芯) 主动器件

低边 MOSFET 灌:4.5A 拉:4.5A

Never worry about transistors not switching by using this power driver by Technology. This device has a maximum propagation delay time of 48 ns. In order to ensure parts aren"t damaged by bulk packaging, this product comes in tube packaging to add a little more protection by storing the loose parts in an outer tube. This device has a minimum operating supply voltage of 4.5 V and a maximum of 18 V. This gate driver has an operating temperature range of -40 °C to 125 °C.

TC4423AVMF中文资料参数规格
技术参数

电源电压DC 4.50V min

上升/下降时间 12 ns

输出接口数 2

耗散功率 1100 mW

上升时间 21 ns

下降时间 21 ns

下降时间Max 21 ns

上升时间Max 21 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 1100 mW

电源电压 4.5V ~ 18V

电源电压Max 18 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 DFN-8

外形尺寸

封装 DFN-8

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TC4423AVMF引脚图与封装图

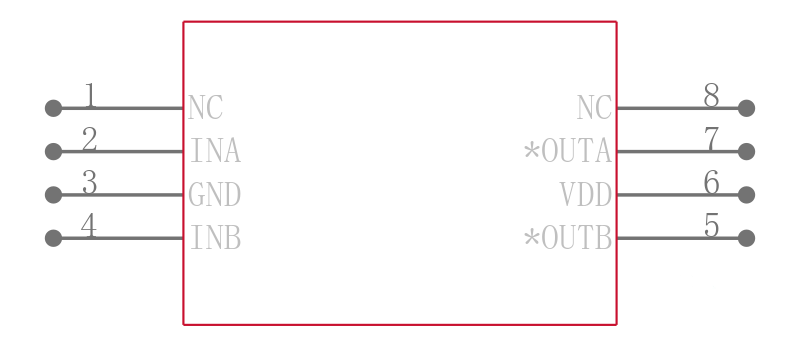

TC4423AVMF引脚图

TC4423AVMF引脚图

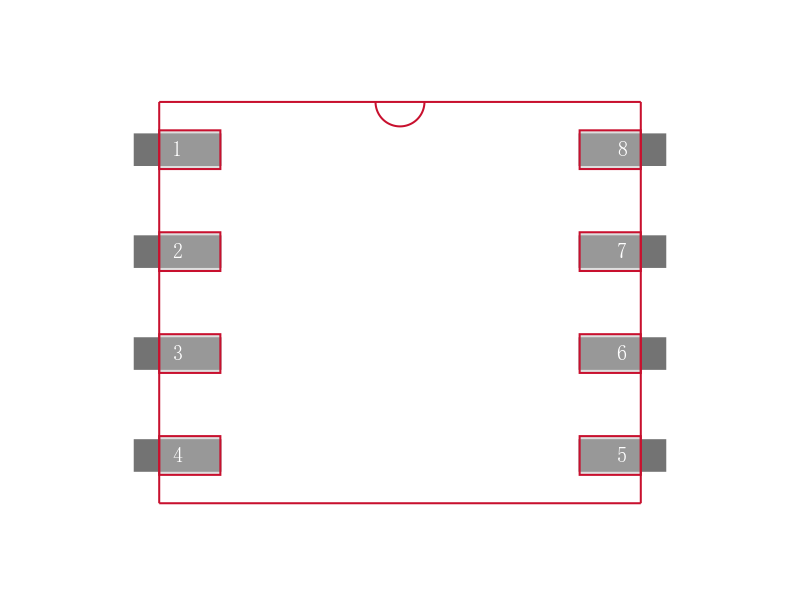

TC4423AVMF封装图

TC4423AVMF封装图

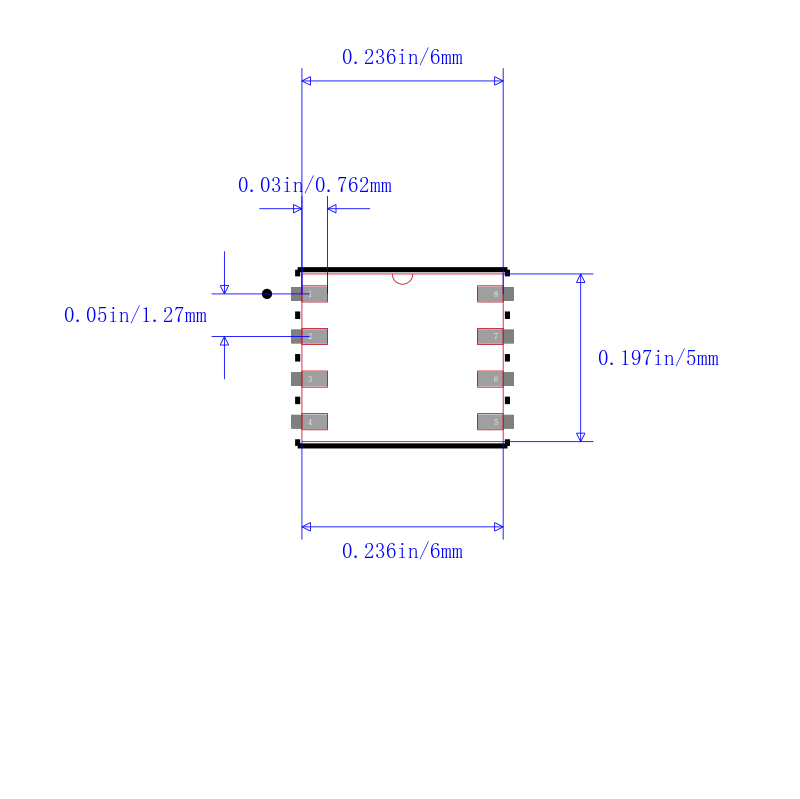

TC4423AVMF封装焊盘图

TC4423AVMF封装焊盘图

在线购买TC4423AVMF
型号 制造商 描述 购买
TC4423AVMF Microchip 微芯 低边 MOSFET 灌:4.5A 拉:4.5A 搜索库存
替代型号TC4423AVMF
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TC4423AVMF

品牌： Microchip 微芯

封装： DFN-8 4.5V

当前型号

低边 MOSFET 灌:4.5A 拉:4.5A

当前型号

型号： TC4423AVOA

品牌： 微芯

封装： SOIC 4.5V 8Pin

类似代替

MICROCHIP  TC4423AVOA  驱动器, MOSFET, 低压侧, 4.5V-18V电源, 4.5A输出, 41ns延迟, SOIC-8

TC4423AVMF和TC4423AVOA的区别

型号： TC4423AVOA713

品牌： 微芯

封装： SOIC-8 4.5V 8Pin

类似代替

低边 MOSFET 灌:4.5A 拉:4.5A

TC4423AVMF和TC4423AVOA713的区别
