TPS60101PWPG4
TI
德州仪器
主动器件
TPS60101PWPG4中文资料参数规格
技术参数
输出接口数 1
输出电压 3.3 V
输出电流 100 mA
耗散功率 0.7 W
静态电流 50.0 µA
调节输出数 1
开关频率 300 kHz
拓扑结构 Boost
输入电压Max 3.6 V
输入电压Min 1.8 V
输出电压Min 3.3 V
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 700 mW
封装参数
安装方式 Surface Mount
引脚数 20
封装 HTSSOP-20
外形尺寸
封装 HTSSOP-20
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
TPS60101PWPG4引脚图与封装图

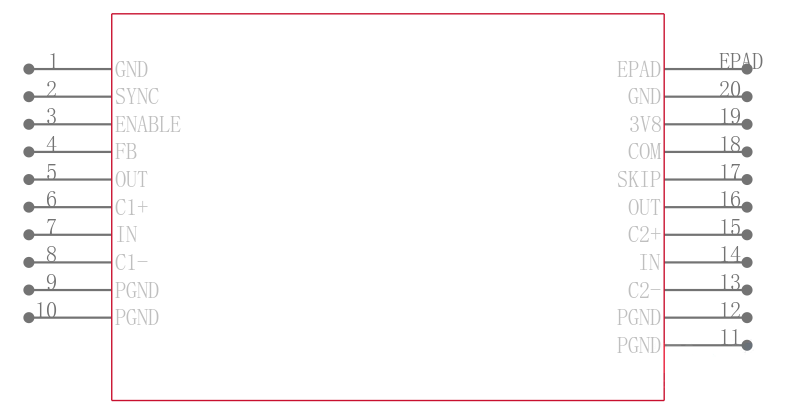

TPS60101PWPG4引脚图

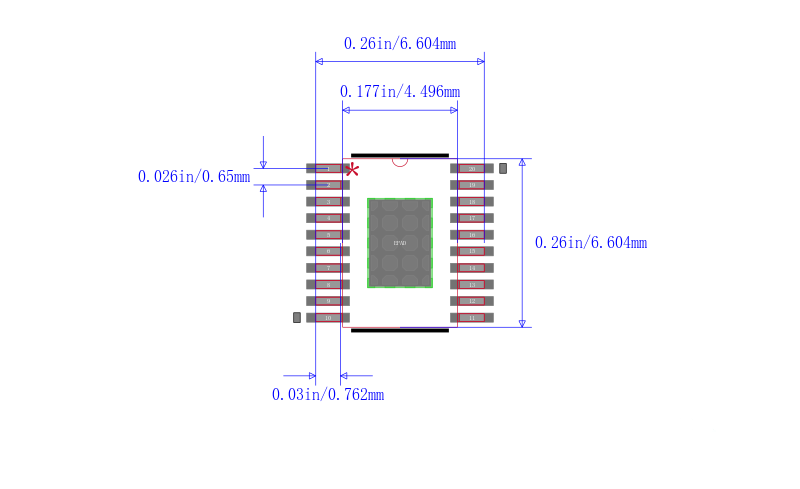

TPS60101PWPG4封装图

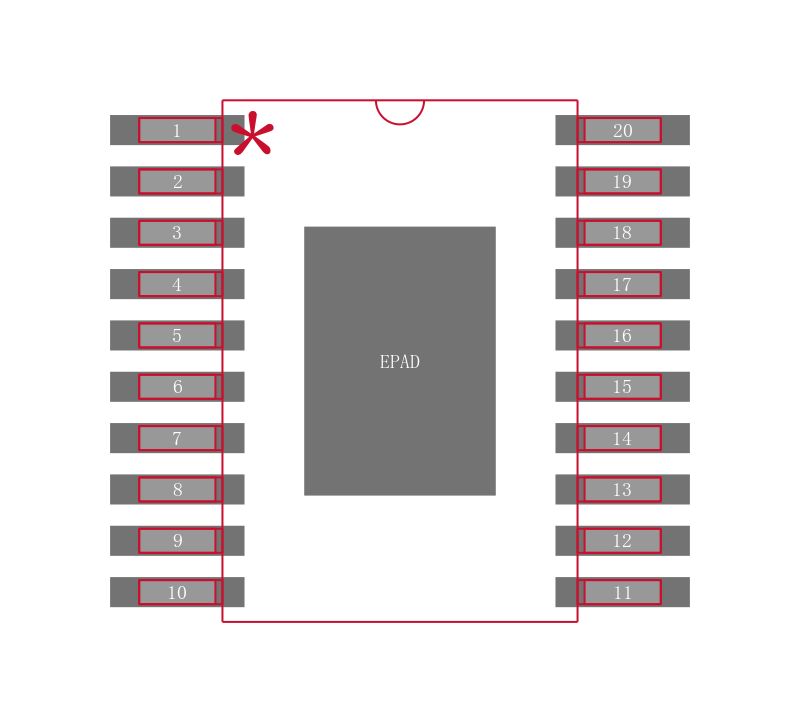

TPS60101PWPG4封装焊盘图
在线购买TPS60101PWPG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS60101PWPG4 | TI 德州仪器 | Regulated 3.3V High-Power Low-Noise Charge Pump DC-DC Converter 20-HTSSOP -40℃ to 85℃ | 搜索库存 |
替代型号TPS60101PWPG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS60101PWPG4 品牌： TI 德州仪器 封装： HTSSOP 3.3V 20Pin | 当前型号 | Regulated 3.3V High-Power Low-Noise Charge Pump DC-DC Converter 20-HTSSOP -40℃ to 85℃ | 当前型号 |
| 型号： TPS60101PWP 品牌： 德州仪器 封装： HTSSOP 3.3V 3.6V 20Pin | 完全替代 | 3.3V,100mA低噪声电荷泵DC/DC转换器 | TPS60101PWPG4和TPS60101PWP的区别 |
| 型号： TPS60101PWPR 品牌： 德州仪器 封装： 20-TSSOP 3.3V 20Pin | 功能相似 | 3.3V,100mA低噪声电荷泵DC/DC转换器 | TPS60101PWPG4和TPS60101PWPR的区别 |
| 型号： TPS60101PWPRG4 品牌： 德州仪器 封装： 20-TSSOP 3.3V 20Pin | 功能相似 | The TPS60101 step-up, regulated charge pump generates a 3.3V 4% output voltage from a 1.8V to 3.6V input voltage ... | TPS60101PWPG4和TPS60101PWPRG4的区别 |
