TPS76501DRG4中文资料参数规格
技术参数
输出接口数 1
输出电压 1.25V ~ 5.5V
输出电流 150 mA
耗散功率 0.904 W
静态电流 0.035 mA
输出电容类型 Tantalum
跌落电压 0.085V @150mA
调节输出数 1
输入电压Max 10 V
输入电压Min 2.7 V
输出电流Max 0.15 A
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 904 mW
精度 ±3 %
输入电压 2.7V ~ 10V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS76501DRG4引脚图与封装图

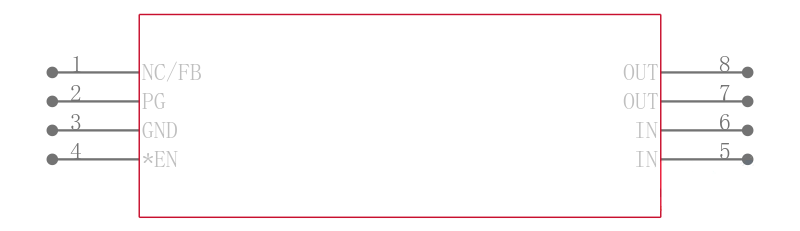

TPS76501DRG4引脚图
TPS76501DRG4封装图
TPS76501DRG4封装焊盘图
在线购买TPS76501DRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS76501DRG4 | TI 德州仪器 | LDO Regulator Pos 1.25V to 5.5V 0.15A 8Pin SOIC T/R | 搜索库存 |
替代型号TPS76501DRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS76501DRG4 品牌： TI 德州仪器 封装： SOIC 150mA 8Pin | 当前型号 | LDO Regulator Pos 1.25V to 5.5V 0.15A 8Pin SOIC T/R | 当前型号 |
| 型号： TPS76501D 品牌： 德州仪器 封装： SOIC 1.25V 150mA 8Pin | 类似代替 | 超低QUIESCIENT电流150 mA低压差稳压器 ULTRA-LOW QUIESCIENT CURRENT 150-mA LOW-DROPOUT VOLTAGE REGULATORS | TPS76501DRG4和TPS76501D的区别 |
| 型号： TPS76501DG4 品牌： 德州仪器 封装： SOIC 1.25V 150mA 8Pin | 类似代替 | 低压差稳压器 Sgl Output LDO 150mA Adj. 1.25 to 5.5V | TPS76501DRG4和TPS76501DG4的区别 |
