TC1412CPA
数据手册.pdfMicrochip(微芯)
主动器件
TC1412CPA中文资料参数规格
技术参数
电源电压DC 4.50V min
上升/下降时间 18 ns
输出接口数 1
输出电流 2 A
供电电流 1.00 mA
通道数 1
耗散功率 730 mW
下降时间Max 26 ns
上升时间Max 26 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 730 mW
电源电压 4.5V ~ 16V
电源电压Max 16 V
电源电压Min 4.5 V
封装参数
安装方式 Through Hole
引脚数 8
封装 PDIP-8
外形尺寸
封装 PDIP-8
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TC1412CPA引脚图与封装图

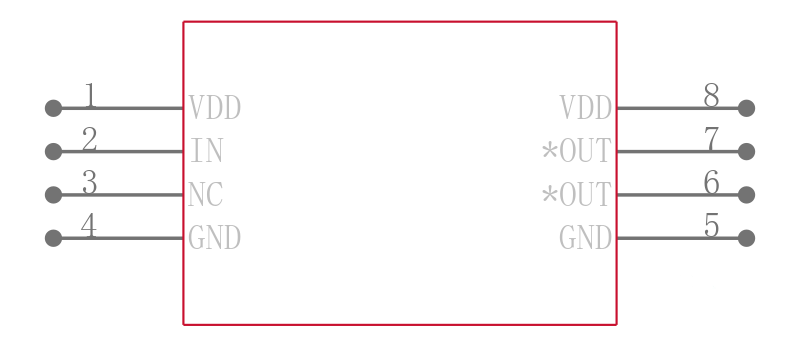

TC1412CPA引脚图
TC1412CPA封装图
TC1412CPA封装焊盘图
替代型号TC1412CPA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TC1412CPA 品牌： Microchip 微芯 封装： 8PDIP 4.5V 8Pin | 当前型号 | 2A高速MOSFET驱动器 2A High-Speed MOSFET Drivers | 当前型号 |
| 型号： TC1411NEOA 品牌： 微芯 封装： SOIC 4.5V 8Pin | 类似代替 | MICROCHIP TC1411NEOA 驱动器芯片, MOSFET, 低压侧, 4.5V-16V电源, 1A输出, 30ns延迟, SOIC-8 | TC1412CPA和TC1411NEOA的区别 |
| 型号： TC1411EOA 品牌： 微芯 封装： SOIC 4.5V 8Pin | 类似代替 | MICROCHIP TC1411EOA 驱动器芯片, MOSFET, 低压侧, 4.5V-16V电源, 1A输出, 30ns延迟, SOIC-8 | TC1412CPA和TC1411EOA的区别 |
| 型号： TC1411NCOA 品牌： 微芯 封装： 8SOIC 4.5V 8Pin | 类似代替 | TC1411 MOSFET Drivers### MOSFET 和 IGBT 驱动器，Microchip | TC1412CPA和TC1411NCOA的区别 |
