TPS62204DBVTG4
TI
德州仪器
主动器件
TPS62204DBVTG4中文资料参数规格
技术参数
输出接口数 1
输出电压 1.6 V
输出电流 300 mA
静态电流 15.0 µA
调节输出数 1
开关频率 1 MHz
拓扑结构 Buck
输入电压Max 6 V
输入电压Min 2.5 V
输出电压Min 1.6 V
输出电流Max 0.3 A
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 6 V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
外形尺寸
封装 SOT-23-5
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS62204DBVTG4引脚图与封装图

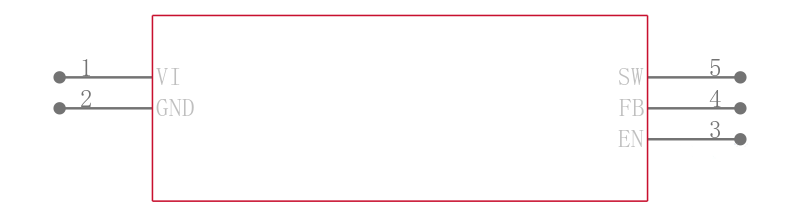

TPS62204DBVTG4引脚图

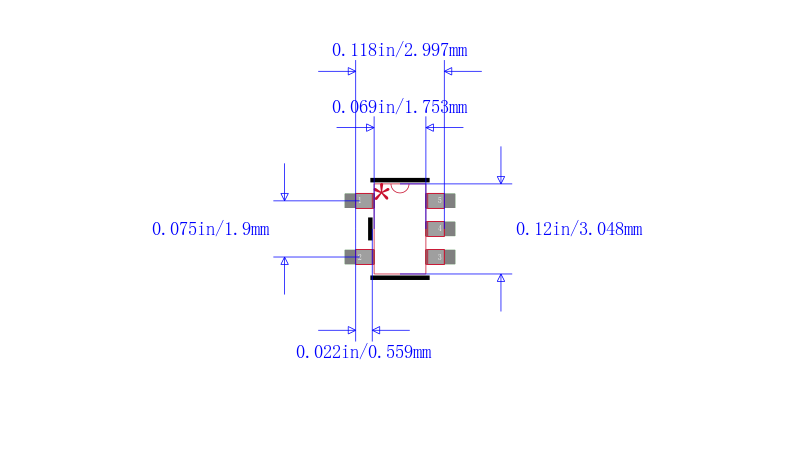

TPS62204DBVTG4封装图

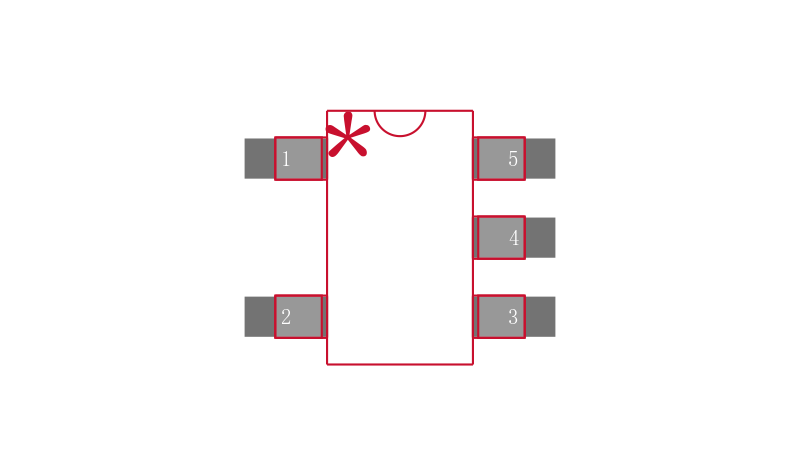

TPS62204DBVTG4封装焊盘图
