TC4429COA713

TC4429COA713

数据手册.pdf
Microchip(微芯) 主动器件

TC4429 系列 6 A 18 V 单输出 MosFet 驱动器 表面贴装 - SOIC-8

Technology"s power driver will help with fast switching within your circuit. This device has a maximum propagation delay time of 75 ns and a maximum power dissipation of 470 mW. Its maximum power dissipation is 470 mW. This component will be shipped in tape and reel packaging for effective mounting and safe delivery. This device has a minimum operating supply voltage of 4.5 V and a maximum of 18 V. This gate driver has an operating temperature range of 0 °C to 70 °C.

TC4429COA713中文资料参数规格
技术参数

电源电压DC 4.50V min

上升/下降时间 25 ns

输出接口数 1

供电电流 3.00 mA

耗散功率 470 mw

下降时间Max 35 ns

上升时间Max 35 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 470 mW

电源电压 4.5V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TC4429COA713引脚图与封装图

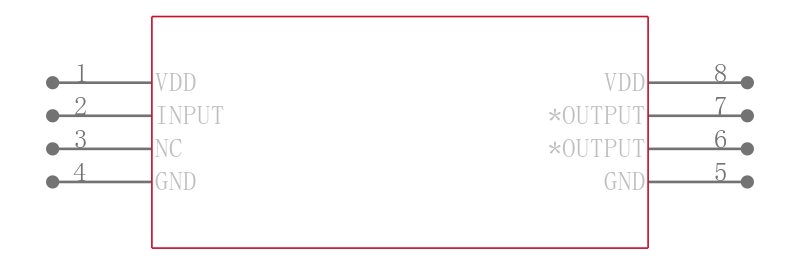

TC4429COA713引脚图

TC4429COA713引脚图

TC4429COA713封装图

TC4429COA713封装图

TC4429COA713封装焊盘图

TC4429COA713封装焊盘图

在线购买TC4429COA713
型号 制造商 描述 购买
TC4429COA713 Microchip 微芯 TC4429 系列 6 A 18 V 单输出 MosFet 驱动器 表面贴装 - SOIC-8 搜索库存
替代型号TC4429COA713
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TC4429COA713

品牌： Microchip 微芯

封装： SOIC-8 4.5V 8Pin

当前型号

TC4429 系列 6 A 18 V 单输出 MosFet 驱动器 表面贴装 - SOIC-8

当前型号

型号： TC4429COA

品牌： 微芯

封装： 8SOIC 4.5V 6A 8Pin

完全替代

MICROCHIP  TC4429COA  双路驱动器芯片, MOSFET, 低压侧, 4.5V-18V电源, 6A输出, 55ns延迟, SOIC-8

TC4429COA713和TC4429COA的区别

型号： MCP1406T-E/SN

品牌： 微芯

封装： Surface 4.5V

类似代替

6A高速功率MOSFET驱动器 6A High-Speed Power MOSFET Drivers

TC4429COA713和MCP1406T-E/SN的区别

型号： MIC4429ZM-TR

品牌： 微芯

封装：

类似代替

低边 MOSFET 灌:6A 拉:6A

TC4429COA713和MIC4429ZM-TR的区别
