TC1272ARVNBTR

TC1272ARVNBTR

数据手册.pdf
Microchip(微芯) 主动器件

监控电路 3-Pin Reset Monitor

General Description

The TC1272A are cost-effective system supervisor circuits designed to monitor VDDin digital systems and provide a reset signal to the host processor, when necessary. No external components are required.

Features

• Precision VDD Monitor

• 140 msec Minimum RESET, Output Duration

• Output Valid to VDD= 1.2V

• VDD Transient Immunity

• Small 3-Pin SOT-23B Package

• No External Components

Applications

• Computers

• Embedded Systems

• Battery-Powered Equipment

• Critical µP Power Supply Monitoring

TC1272ARVNBTR中文资料参数规格
技术参数

电源电压DC 1.00V min

耗散功率 320 mW

静态电流 12.0 µA

阈值电压 2.63 V

复位电压Min 2.59 V

复位电压Max 2.66 V

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 320 mW

电源电压Max 5.5 V

电源电压Min 1 V

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 3.05 mm

宽度 1.4 mm

高度 1.02 mm

封装 SOT-23-3

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TC1272ARVNBTR引脚图与封装图

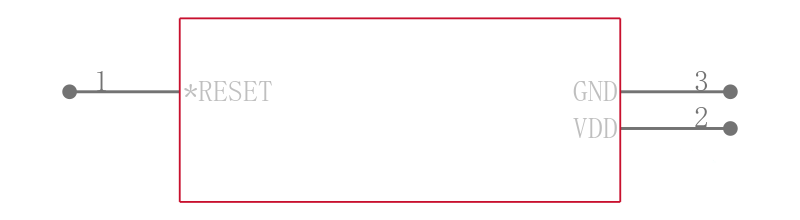

TC1272ARVNBTR引脚图

TC1272ARVNBTR引脚图

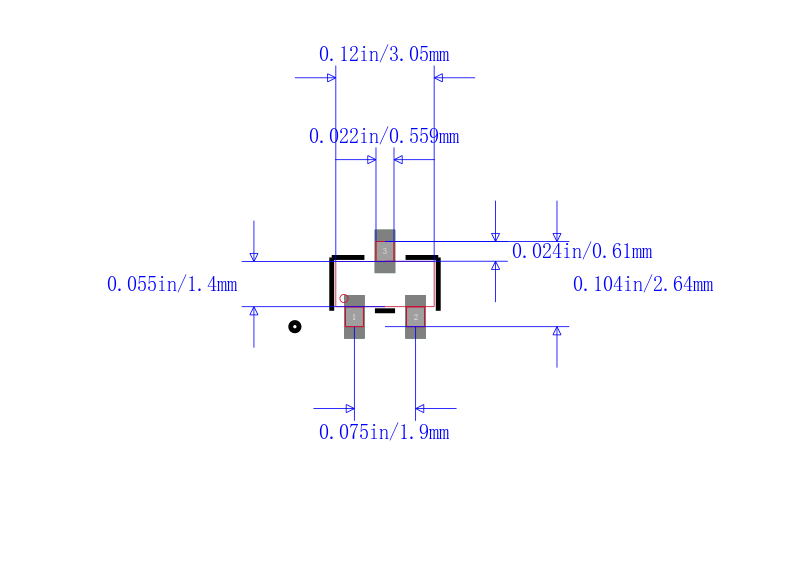

TC1272ARVNBTR封装图

TC1272ARVNBTR封装图

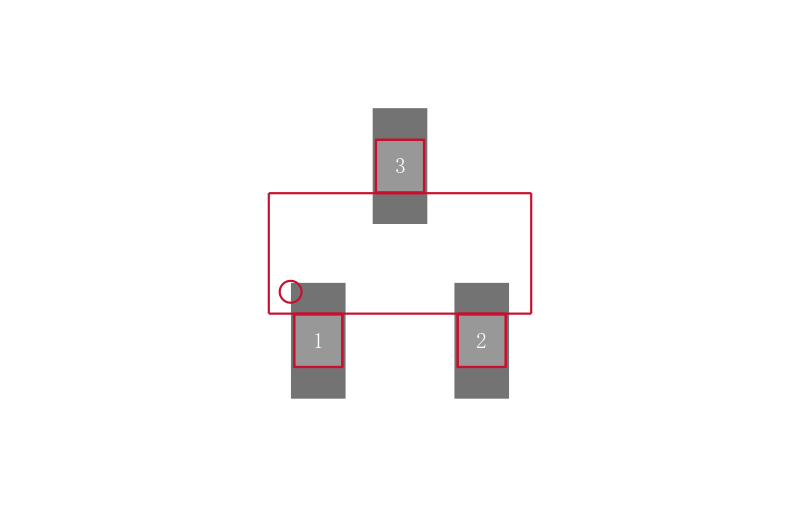

TC1272ARVNBTR封装焊盘图

TC1272ARVNBTR封装焊盘图
