TL594CDG4
TI
德州仪器
主动器件
TL594CDG4中文资料参数规格
技术参数
频率 300 kHz
输出接口数 2
输出电压 40 V
输出电流 200 A
调节输出数 2
上升时间 200 ns
开关频率 1kHz ~ 300kHz
拓扑结构 Boost, Flyback, Forward
占空比 45 %
最大占空比 45 %
下降时间 45 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 7V ~ 40V
封装参数
引脚数 16
封装 SOIC-16
外形尺寸
封装 SOIC-16
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TL594CDG4引脚图与封装图

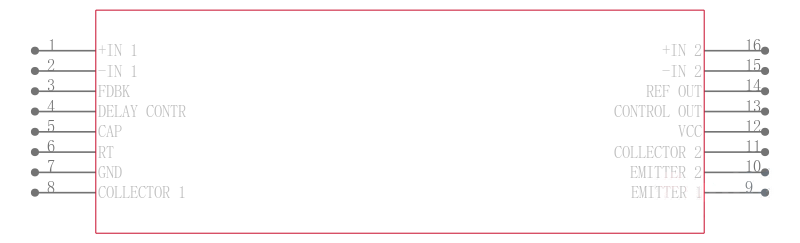

TL594CDG4引脚图

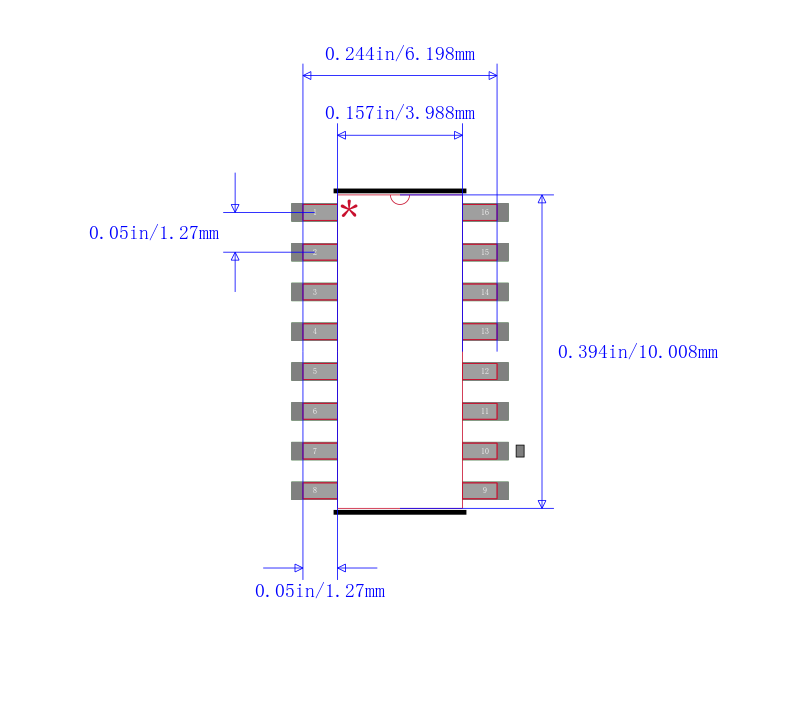

TL594CDG4封装图
TL594CDG4封装焊盘图
替代型号TL594CDG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TL594CDG4 品牌： TI 德州仪器 封装： 16-SOIC 40V 200mA 16Pin | 当前型号 | 脉宽调制控制电路 PULSE-WIDTH-MODULATION CONTROL CIRCUIT | 当前型号 |
| 型号： TL594CDR 品牌： 德州仪器 封装： SOP 40V 200mA 16Pin | 类似代替 | PWM控制器 | TL594CDG4和TL594CDR的区别 |
| 型号： TL594CD 品牌： 德州仪器 封装： SOIC 40V 200mA 16Pin | 类似代替 | Texas Instruments隔离式回扫电源控制器提供恒定电压 CV 和恒定电流 CC 输出调节，用于提高对较大负载阶跃的瞬时响应。 初级侧调节 PSR 无需光耦合器。### 回扫控制器，Texas Instruments电流模式和电压模式 PWM 控制器 初级侧调节 峰值功率模式 低功率 | TL594CDG4和TL594CD的区别 |
| 型号： TL594ID 品牌： 德州仪器 封装： 16-SOIC 40V 200mA 16Pin | 类似代替 | TEXAS INSTRUMENTS TL594ID 控制器, PWM电压, 40V-7V电源, 300 kHz, 40V/200mA输出, SOIC-16 | TL594CDG4和TL594ID的区别 |
