TSV912AID

TSV912AID

数据手册.pdf

轨到轨输入/输出8MHz的运算放大器 Rail-to-rail input/output 8MHz operational amplifiers

Description

The TSV911/2/4 family of single, dual & quad operational amplifiers offers low voltage operation and rail-to-rail input and output.

Features

■ Rail-to-rail input and output

■ Wide bandwidth

■ Low power consumption: 1.1mA max.

■ Unity gain stability

■ High output current: 35mA

■ Operating from 2.5V to 5.5V

■ Low input bias current

■ ESD Internal protection≥5kV

■ Latch-up immunity

Applications

● Battery-powered applications

● Portable devices

● Signal conditioning

● Active filtering

● Medical instrumentation

TSV912AID中文资料参数规格
技术参数

电源电压DC 6.00 V

输出电流 35mA @5V

供电电流 820 µA

电路数 2

带宽 8 MHz

转换速率 4.50 V/μs

增益频宽积 8 MHz

输入偏置电流 1 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

共模抑制比Min 62 dB

电源电压 2.5V ~ 5.5V

电源电压Max 5.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.65 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

TSV912AID引脚图与封装图

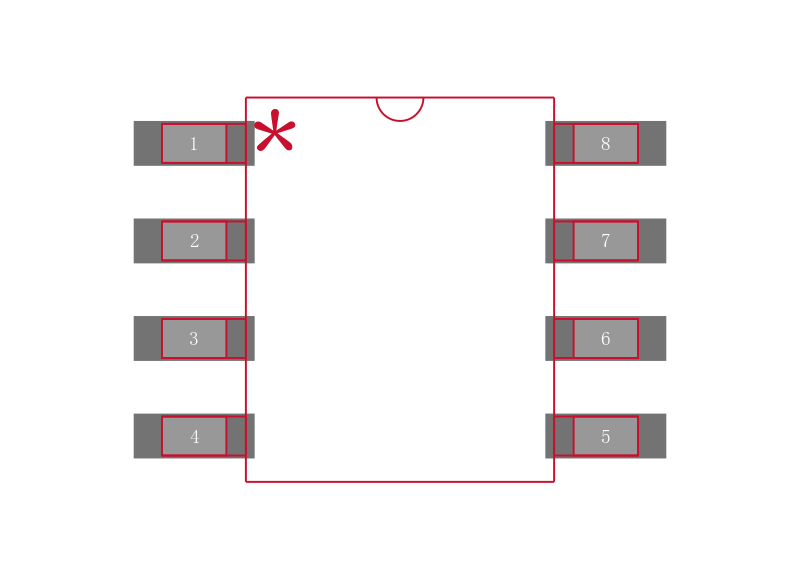

TSV912AID引脚图

TSV912AID引脚图

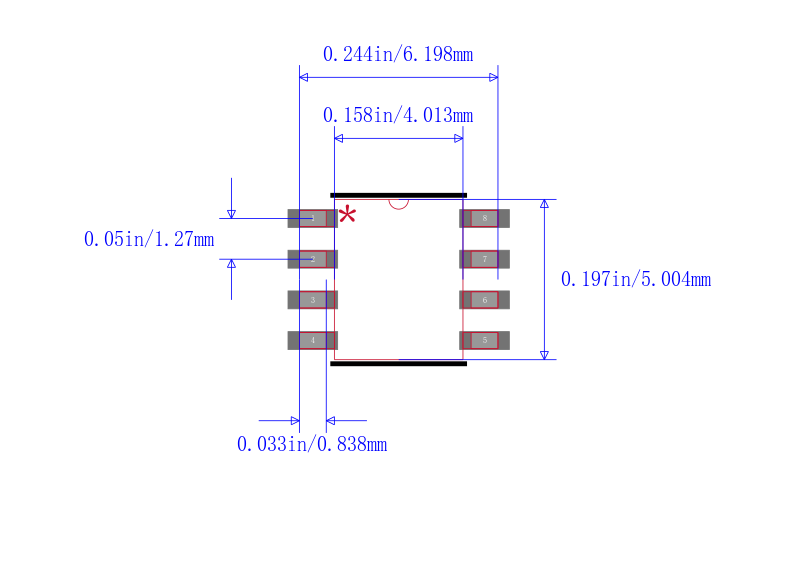

TSV912AID封装图

TSV912AID封装图

TSV912AID封装焊盘图

TSV912AID封装焊盘图

在线购买TSV912AID
型号 制造商 描述 购买
TSV912AID ST Microelectronics 意法半导体 轨到轨输入/输出8MHz的运算放大器 Rail-to-rail input/output 8MHz operational amplifiers 搜索库存
替代型号TSV912AID
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TSV912AID

品牌： ST Microelectronics 意法半导体

封装： SOIC 8Pin 4.5V/us

当前型号

轨到轨输入/输出8MHz的运算放大器 Rail-to-rail input/output 8MHz operational amplifiers

当前型号

型号： TSV912AIYDT

品牌： 意法半导体

封装： SOIC-8

完全替代

轨到轨输入/输出8MHz的运算放大器 Rail-to-rail input/output 8MHz operational amplifiers

TSV912AID和TSV912AIYDT的区别

型号： TSV912AIDT

品牌： 意法半导体

封装： SOIC 8MHz 2Channel 8Pin

类似代替

TSV91x、TSV91xA、轨对轨输入/输出 8 MHz 运算放大器TSV911（单）、TSV912（双）和 TSV914（四路）运算放大器可提供低电压操作和极佳的速度/功耗比。低功耗：820 μA 典型值 单位增益稳定 高输出电流：35 mA 电源操作范围 2.5 V 至 5.5 V 低输入偏置电流，1 pA 典型值 低输入偏置电压：最高 1.5 mV（A 级） ESD 高容差：5 kV ### 运算放大器，STMicroelectronics

TSV912AID和TSV912AIDT的区别
