TSV912ID

TSV912ID

数据手册.pdf

轨到轨输入/输出8MHz的运算放大器 Rail-to-rail input/output 8MHz operational amplifiers

Description

The TSV911/2/4 family of single, dual & quad operational amplifiers offers low voltage operation and rail-to-rail input and output.

Features

■ Rail-to-rail input and output

■ Wide bandwidth

■ Low power consumption: 1.1mA max.

■ Unity gain stability

■ High output current: 35mA

■ Operating from 2.5V to 5.5V

■ Low input bias current

■ ESD Internal protection≥5kV

■ Latch-up immunity

Applications

● Battery-powered applications

● Portable devices

● Signal conditioning

● Active filtering

● Medical instrumentation

TSV912ID中文资料参数规格
技术参数

电源电压DC 6.00 V

输出电流 35mA @5V

供电电流 820 µA

电路数 2

带宽 8.00 MHz

转换速率 4.50 V/μs

增益频宽积 8 MHz

输入补偿电压 100 µV

输入偏置电流 1 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

共模抑制比Min 62 dB

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.65 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

TSV912ID引脚图与封装图
TSV912ID引脚图

TSV912ID引脚图

TSV912ID封装图

TSV912ID封装图

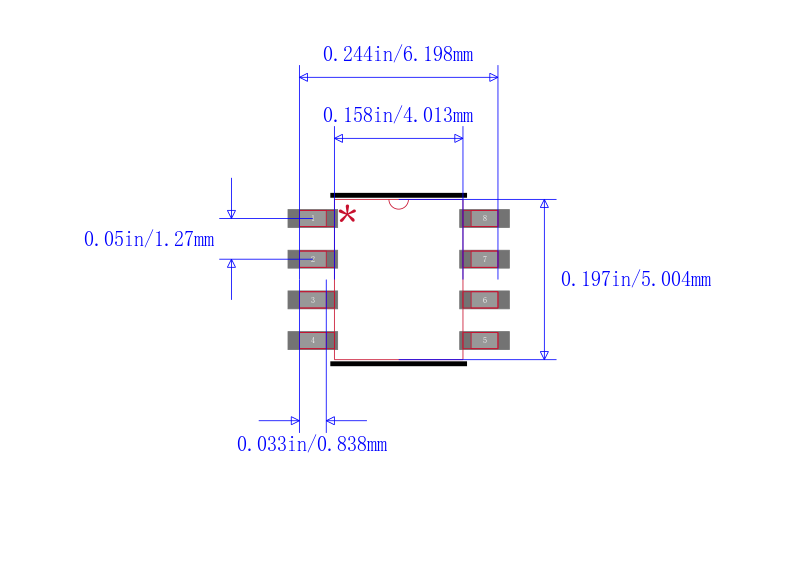

TSV912ID封装焊盘图

TSV912ID封装焊盘图

在线购买TSV912ID
型号 制造商 描述 购买
TSV912ID ST Microelectronics 意法半导体 轨到轨输入/输出8MHz的运算放大器 Rail-to-rail input/output 8MHz operational amplifiers 搜索库存
替代型号TSV912ID
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TSV912ID

品牌： ST Microelectronics 意法半导体

封装： 8Pin 4.5V/us

当前型号

轨到轨输入/输出8MHz的运算放大器 Rail-to-rail input/output 8MHz operational amplifiers

当前型号

型号： TSV912IDT

品牌： 意法半导体

封装： SOIC 8Pin

类似代替

STMICROELECTRONICS  TSV912IDT  运算放大器, 双路, 8 MHz, 2个放大器, 4.5 V/µs, 2.5V 至 5.5V, SOIC, 8 引脚

TSV912ID和TSV912IDT的区别

型号： LMV722MX

品牌： 德州仪器

封装： SOIC 10MHz 2Channel 8Pin

功能相似

的10MHz ，低噪声，低电压，低功耗运算放大器 10MHz, Low Noise, Low Voltage, and Low Power Operational Amplifier

TSV912ID和LMV722MX的区别
