TSW-101-08-S-D
数据手册.pdfSamtec(申泰电子)
连接器
TSW-101-08-S-D中文资料参数规格
技术参数
触点数 2
极性 Male
触点电镀 Gold
排数 2
针脚数 2
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
封装参数
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
外形尺寸
长度 2.54 mm
宽度 5.08 mm
高度 8.38 mm
封装 -
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bag
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TSW-101-08-S-D引脚图与封装图

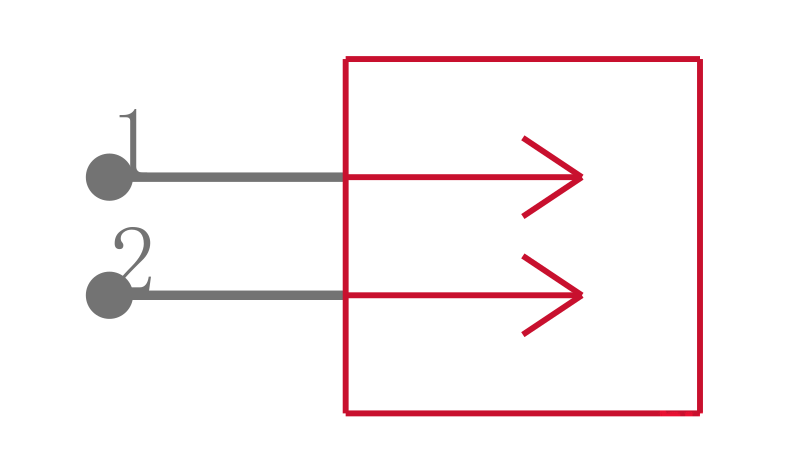

TSW-101-08-S-D引脚图

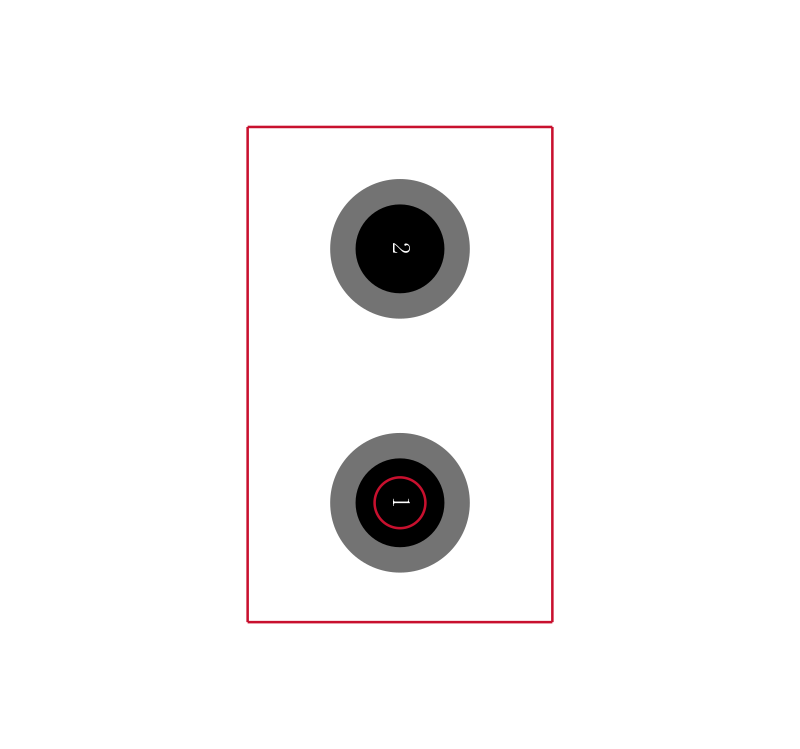

TSW-101-08-S-D封装图

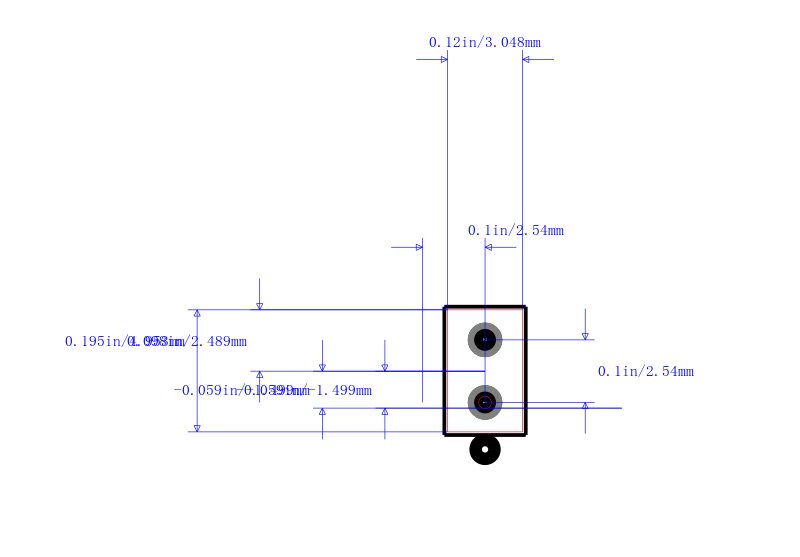

TSW-101-08-S-D封装焊盘图
