触点数 6
极性 Male
触点电镀 Gold
排数 2
针脚数 6
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
接触电阻Max 15 mΩ
安装方式 Through Hole
引脚间距 2.54 mm
高度 8.38 mm
引脚间距 2.54 mm
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Bag
制造应用 Industrial, -, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15

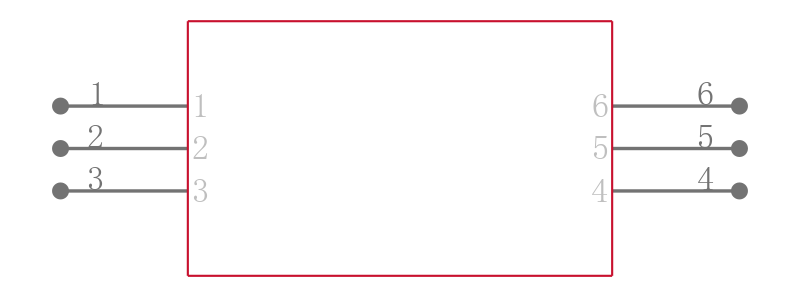

TSW-103-07-F-D引脚图
TSW-103-07-F-D封装图

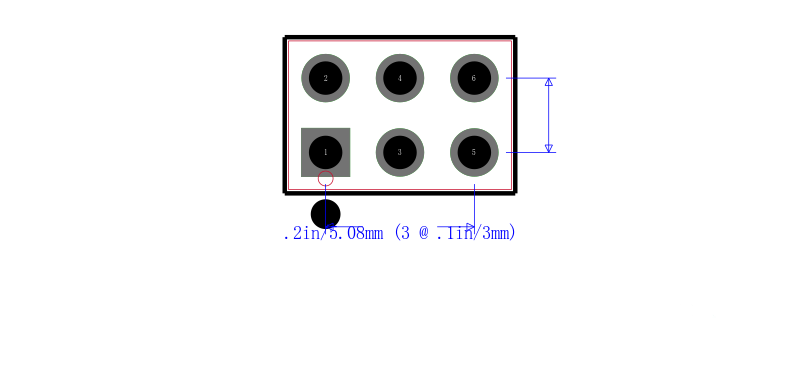

TSW-103-07-F-D封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSW-103-07-F-D | Samtec 申泰电子 | 板至板连接, 2.54 mm, 6 触点, 针座, TSW Series, 通孔安装, 2 排 | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSW-103-07-F-D 品牌： Samtec 申泰电子 封装： 6Contact 2.54mm Male | 当前型号 | 板至板连接, 2.54 mm, 6 触点, 针座, TSW Series, 通孔安装, 2 排 | 当前型号 |
| 型号： TSW-103-07-G-D 品牌： 申泰电子 封装： Male 6Contact 6Position | 完全替代 | SAMTEC TSW-103-07-G-D 针座, 2.54MM, 直型通孔安装, 6路 | TSW-103-07-F-D和TSW-103-07-G-D的区别 |
| 型号： TSW-103-07-L-D-004 品牌： 申泰电子 封装： 2.54mm Male | 完全替代 | 集管和线壳 .100" Terminal Strip | TSW-103-07-F-D和TSW-103-07-L-D-004的区别 |
| 型号： TSW-103-07-L-D-003 品牌： 申泰电子 封装： 2.54mm Male | 完全替代 | 2.54mm 方针 | TSW-103-07-F-D和TSW-103-07-L-D-003的区别 |
