TLV2442QD
TI(德州仪器)
电子元器件分类
TLV2442QD中文资料参数规格
技术参数
供电电流 750 µA
电路数 2
通道数 2
耗散功率 725 mW
共模抑制比 70 dB
输入补偿漂移 2.00 µV/K
带宽 1.75 MHz
转换速率 1.30 V/μs
增益频宽积 1.81 MHz
输入补偿电压 300 µV
输入偏置电流 1 pA
工作温度Max 125 ℃
工作温度Min 40 ℃
增益带宽 1.81 MHz
耗散功率Max 725 mW
共模抑制比Min 70 dB
电源电压Max 10 V
电源电压Min 2.7 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
长度 4.9 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Obsolete
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TLV2442QD引脚图与封装图

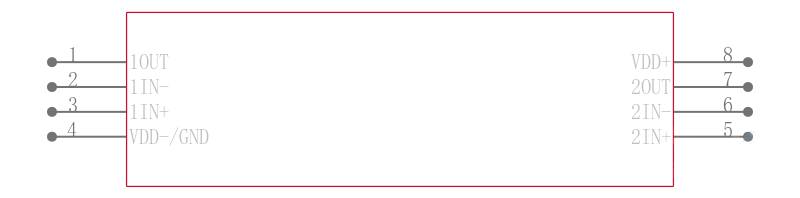

TLV2442QD引脚图
TLV2442QD封装图
TLV2442QD封装焊盘图
在线购买TLV2442QD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLV2442QD | TI 德州仪器 | 高级LinCMOS轨到轨输出，宽输入电压运算放大器 Advanced LinCMOS RAIL-TO-RAIL OUTPUT WIDE-INPUT-VOLTAGE OPERATIONAL AMPLIFIERS | 搜索库存 |
替代型号TLV2442QD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLV2442QD 品牌： TI 德州仪器 封装： SOIC 8Pin 1.3V/us 2Channel | 当前型号 | 高级LinCMOS轨到轨输出，宽输入电压运算放大器 Advanced LinCMOS RAIL-TO-RAIL OUTPUT WIDE-INPUT-VOLTAGE OPERATIONAL AMPLIFIERS | 当前型号 |
| 型号： TLV2442AIDR 品牌： 德州仪器 封装： SOIC 1.81MHz 2Channel 8Pin | 类似代替 | 高级LinCMOS轨到轨输出，宽输入电压运算放大器 Advanced LinCMOS RAIL-TO-RAIL OUTPUT WIDE-INPUT-VOLTAGE OPERATIONAL AMPLIFIERS | TLV2442QD和TLV2442AIDR的区别 |
| 型号： TLV2442ID 品牌： 德州仪器 封装： SOIC 1.81MHz 2Channel 8Pin | 类似代替 | Texas Instruments | TLV2442QD和TLV2442ID的区别 |
| 型号： TLV2442AID 品牌： 德州仪器 封装： SOIC 1.81MHz 2Channel 8Pin | 类似代替 | LinCMOS 运算放大器，TLV 系列### 运算放大器，Texas Instruments | TLV2442QD和TLV2442AID的区别 |
